OCD-CAM
CNC Series
250 / 400 / 600 / 1000 mm
Distance between centers
Ø320 mm
Swivel over table
Ø300 mm
Max. external grinding dia.
คำแนะนำ
สำหรับวัตถุประสงค์ในการเจียรชิ้นงานที่เป็นทรงกลมเยื้องศูนย์หรือรูปทรงที่ไม่กลม PALMARY พัฒนาเครื่องเจียร CNC Cylindrical Cam Type เพื่อการถ่ายโอนจากแบบชิ้นงาน (workpiece drawing) ไปยังโปรแกรมการเจียรได้อย่างง่ายดาย เวิร์คเฮดสามารถควบคุมมุมได้อย่างแม่นยำ เนื่องจากแกน C มีตัวเข้ารหัสมุมที่แม่นยำ

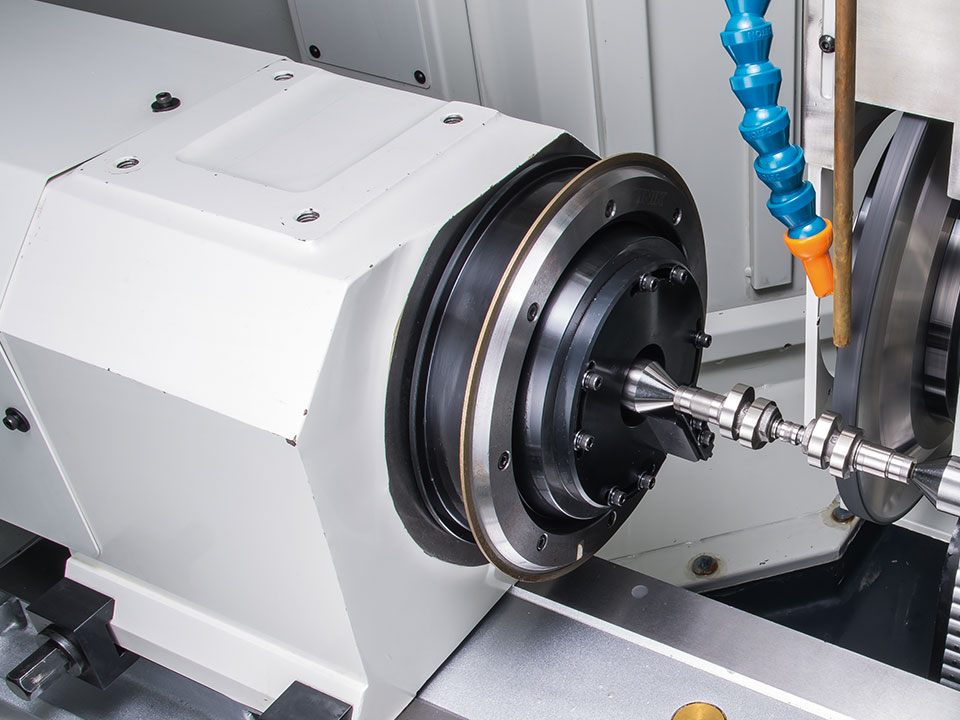

แกน C ควบคุม มุมองศา
โครงสร้างหลักในส่วนของ เครื่องเจียรนอก ซีเอ็นซี สำหรับการเจียรทรงกระบอก

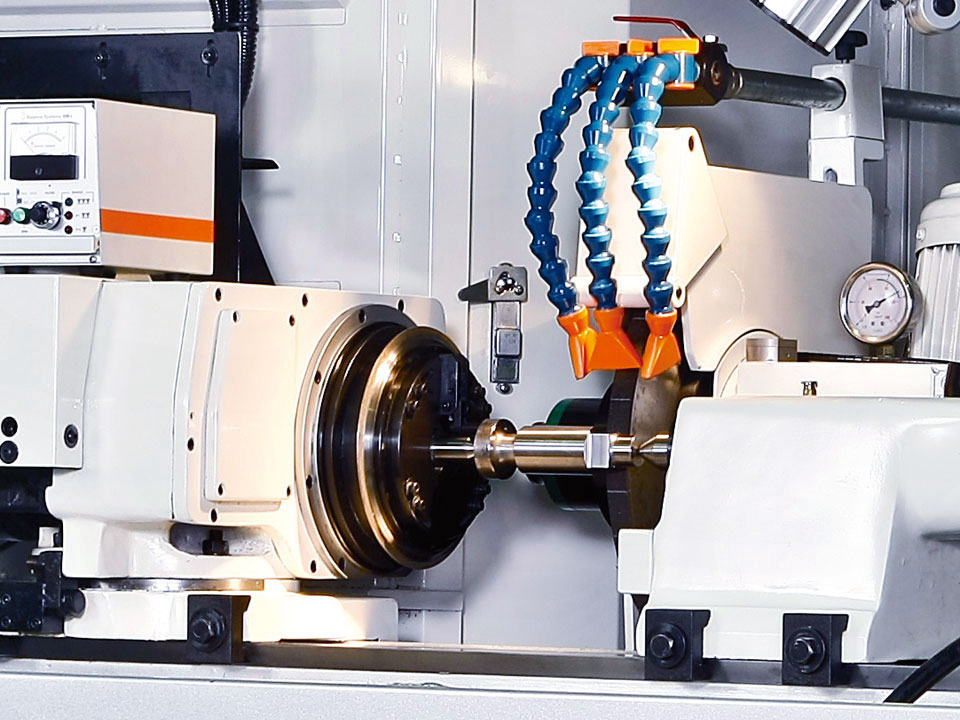

แกนหมุน ชิ้นงาน
การทำงานของ แกนหมุนชิ้นงาน ยึดถือขั้นตอนในการทำงาน พร้อมด้วยเครื่องถอดรหัส

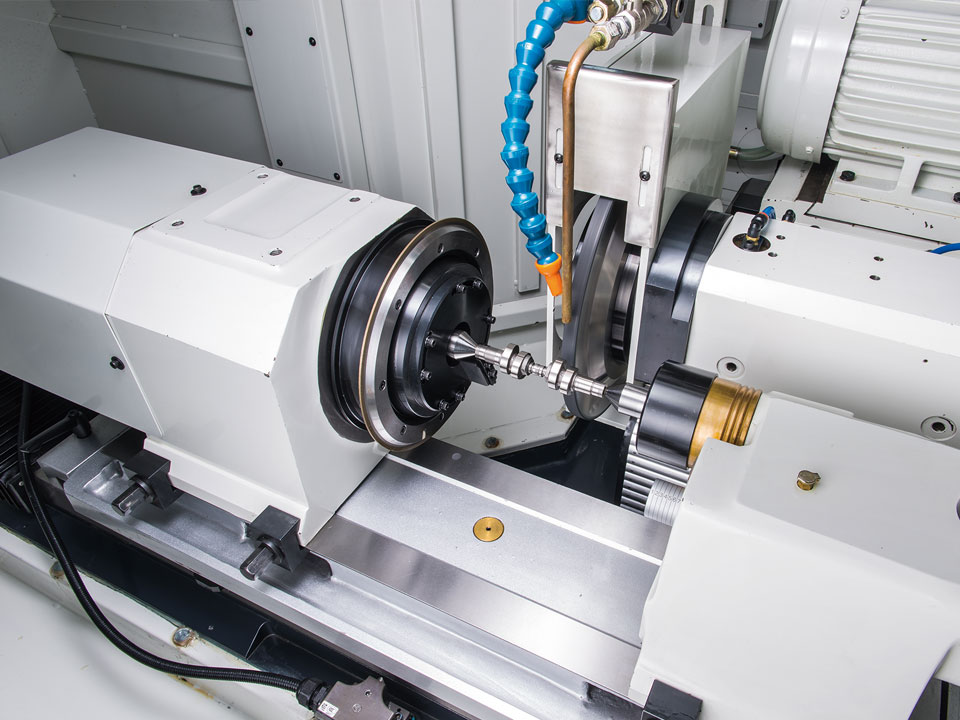

แกนป้อนชิ้นงาน
แกนป้อนเข้าถูกขับเคลื่อนด้วยมอเตอร์เชิงเส้นที่มีรางนำเชิงเส้นและสเกลเชิงเส้นแบบลูปปิด

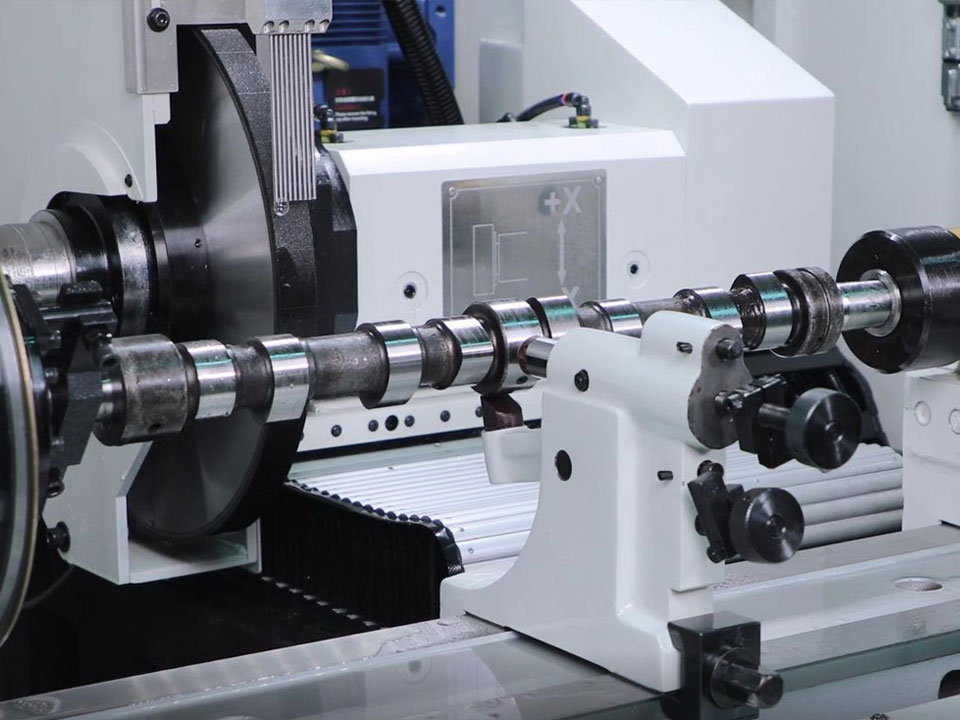

รูปแบบในการเจียรนอก ทรงกระบอก ต่างๆ
ความสามารถในการรักษาฟังก์ชั่นต่างๆ สำหรับรูปแบบการเจียร ที่มีความหลากหลาย
ข้อมูลทางเทคนิค
| Model | OCD-3225CAM | OCD-3240CAM | OCD-3260CAM | OCD-32100CAM | |
|---|---|---|---|---|---|
| กำลังการผลิต | |||||
| การหมุน บนโต๊ะทำงาน | Ø320 mm | ||||
| ระยะห่าง ระหว่างจุดศูนย์กลาง | 250 mm | 400 mm | 600 mm | 1000 mm | |
| ค่าสูงสุด ขนาดเส้นผ่านศูนย์กลาง การเจียรภายนอก | Ø300 mm | ||||
| ค่าสูงสุด การรับน้ำหนัก ของจุดศูนย์กลางต่างๆ | 150 kgs | ||||
| หินเจียร | |||||
| ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | |
| ความเร็วเชิงเส้น | 33 M/s | ||||
| หัวแกนหมุนชิ้นงาน | |||||
| ความเร็วขึ้นสูงสุด แบบอัตโนมัติ | 4 m/min | ||||
| ค่าสูงสุด ช่วงจังหวะเคลื่อนไปมา | 257 mm | ||||
| ค่าต่ำสุด.หน่วยตั้งค่า | 0.001 (0.0001) mm | ||||
| โต๊ะงาน | |||||
| ความเร็วขึ้นสูงสุด แบบอัตโนมัติ | 4 m/min | ||||
| ค่าสูงสุด ช่วงจังหวะเคลื่อนไปมา | 586 mm | 586 mm | 826 mm | 1316 mm | |
| ค่าต่ำสุด.หน่วยตั้งค่า | 0.001 (0.0001) mm | ||||
| มุมการหมุน | 0° ~ 12° | 0° ~ 12° | 0° ~ 12° | 0° ~ 10° | |
| หัวแกนหมุนชิ้นงาน | |||||
| มุมการหมุน | -30° ~ +90° | ||||
| ยันศูนย์หัวเครื่องปลายเรียว | M.T. No. 4 | ||||
| ความเร็วแกนหมุน (ผันแปรได้) | 10~500 r.p.m. | ||||
| ค่าสูงสุด การรับน้ำหนัก ของแกนหมุน (รวมอุปกรณ์เครื่องมือด้ามจับ) | 35 kgs (ความยาวสูงสุด: 150 mm) | ||||
| ชุดศูนย์ท้ายแท่น | |||||
| ยันศูนย์ปลายเรียว | M.T. No. 4 | ||||
| ช่วงจังหวะยันศูนย์ | 25 mm | ||||
| ช่วงการปรับแบบละเอียด | ±0.03 mm | ||||
| มอเตอร์ | |||||
| แกนหมุน ล้อหินเจียร | 3.7 kW (4P) | ||||
| แกนหมุนงาน | 5.2 kW (AC เซอร์โวมอเตอร์) | ||||
| ฟีดหัวล้อ | 3.6 kW (AC เซอร์โวมอเตอร์) | ||||
| ฟีดตาราง | 3.6 kW (AC เซอร์โวมอเตอร์) | ||||
| ปั๊มไฮโดรลิกแบบไฮโดรสแตติก | 0.75 kW (6P) | ||||
| ปั๊มน้ำมันหล่อลื่น แกนล้อหมุน | 0.18 kW (2P) | ||||
| ปั๊มน้ำหล่อเย็น/td> | 0.18 kW (4P) | ||||
| การหล่อลื่นบอลสกรู | เครื่องหล่อลื่นอัตโนมัติ (LUBE) | ||||
| ความจุถัง | |||||
| ถังบรรจุ น้ำมันหล่อลื่น แกนล้อหมุน | 12 L | ||||
| ถังบรรจุ น้ำมันหล่อลื่น | 60 L | ||||
| ถังหล่อลื่นบอลสกรู | 0.7 L | ||||
| ถังบรรจุ น้ำยาหล่อเย็น | 100 L | ||||
| น้ำหนักเครื่องจักร | |||||
| น้ำหนักสุทธิ | 3400 kgs | 3400 kgs | 4250 kgs | 5300 kgs | |
ข้อกำหนดและขนาดต่างๆ ดังกล่าวข้างต้น อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ตัวควบคุม NUM x1
- ที่ป้องกันน้ำกระเซ็นปิดสนิท x 1
- หินเจียร และ หน้าแปลน x 1
- ตัวแยกหน้าแปลน
- อินเวอร์เตอร์หินเจียร x 1
- อุปกรณ์จับยึดหินเพชร (แบบตายตัว)
- tailstock ปรับเทเปอร์ (±0.02 มม.) x 1
- ลิเนียร์สเกล (สำหรับแกน X) x 1
- ยันศูนย์ปลายคาร์ไบด์ (2ชิ้น/ชุด) x 2
- เครนยกพื้นสำหรับเปลี่ยนล้อเจียร x 1
- ระบบไฟฟ้า x 1
- ปั๊มไฮโดรลิค x 1
- ปั๊มน้ำหล่อเย็น x 1
- โคมไฟส่องเครื่องจักรทำงาน x 1
- เครื่องมือและกล่องเครื่องมือ x 1
- อุปกรณ์ล็อคตัวจับยึดด้วยลูกเบี้ยว การขับเคลื่อนห่วงพา (6 ชิ้น/ชุด)
- ตัวจับยึดงาน
- ตัวประคองชิ้นงาน 2 ขา
- ตัวประคองชิ้นงาน 3 ขา
- หัวจับชนิด 3 จับ ขาปรับระดับได้ 7"
- หัวจับชนิด 4 จับ ขาปรับระดับได้ 8"
- บาลานซ์หินเจียรอัตโนมัติ
- เครื่องวัดความสั่นสะเทือนสำหรับการปรับสมดุลล้อเจียรด้วยมือ
- ชุดแท่นปรับความสมดุล ล้อหินเจียร และ แกนข้อหมุน
- การควบคุมช่องว่าง
- เครื่องวัดระยะสัมผัส
- มาตรวัดในกระบวนการอัตโนมัติ
- เครื่องกำจัดละอองน้ำมัน (ผลิตจากไต้หวัน)
- หน้าแปลนหินเจียรสำรอง
- ชุดศูนย์ท้ายแท่น แบบไฮดรอลิค
- เครื่องแยกเศษผงโลหะ ออกจากน้ำหล่อเย็น (ใช้ลูกกลิ้งแม่เหล็ก) (80 L/min)
- เครื่องกรองกระดาษ (80 L/min)
