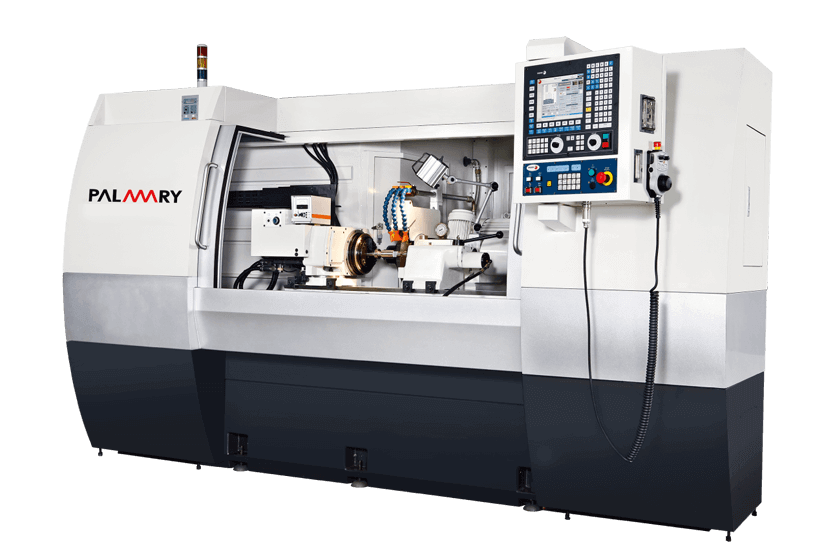

OCD-CAM
CNC系列
250 / 400 / 600 / 1000 mm
兩頂心間最大距離
Ø320 mm
工作台最大旋徑
Ø300 mm
最大研磨直徑
簡介
為對應各種偏心圓及異形研磨需求，大光長榮提供CNC外圓磨床CAM系列，搭配C軸及精密角度譯碼器，實行角度控制，可迅速便捷客製圖形轉出研磨路徑，精準加工。
特色
C軸角度控制
外圓磨床主體結構，搭配C軸實行角度控制工作主軸 (直結式電主軸)，以研磨各種異形工件。
工作主軸
工作主軸搭載精密角度譯碼器，提供高角度控制解析度。
進刀軸
進刀軸採用線性馬達驅動搭配線性導軌及全閉式迴路控制光學尺，進給無背隙問題，達成高加工精度要求，並強化研磨製程的穩定度，防止在線性馬達大幅度的加減速運動下，所產生的反作用力，造成機件的損耗。
外圓磨床功能
保留外圓磨床各項功能，可分別應用於角度控制與速度控制。
規格
| 機型 | OCD-3225CAM | OCD-3240CAM | OCD-3260CAM | OCD-32100CAM | |
|---|---|---|---|---|---|
| 能力 | |||||
| 工作台最大旋徑 | Ø320 mm | ||||
| 兩頂心間最大距離 | 250 mm | 400 mm | 600 mm | 1000 mm | |
| 最大研磨直徑 | Ø300 mm | ||||
| 兩頂心最大承受重量 | 150 kgs | ||||
| 砂輪 | |||||
| 外徑x寬x內徑 | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | Ø355 x 50 x Ø127 mm | |
| 周速度 | 33 M/s | ||||
| 砂輪軸座 | |||||
| 快速移動 | 4 m/min | ||||
| 最大移動行程 | 257 mm | ||||
| 最小設定值 | 0.001 (0.0001) mm | ||||
| 工作台 | |||||
| 快移速度 | 4 m/min | ||||
| 最大移動行程 | 586 mm | 586 mm | 826 mm | 1316 mm | |
| 最小設定值 | 0.001 (0.0001) mm | ||||
| 旋轉角度 | 0° ~ 12° | 0° ~ 12° | 0° ~ 12° | 0° ~ 10° | |
| 工作主軸頭 | |||||
| 旋轉角度 | -30° ~ +90° | ||||
| 頂針斜度 | M.T. No. 4 | ||||
| 主軸轉速 | 10~500 r.p.m. | ||||
| 工作主軸負荷(含夾具) | 35 kgs (最長長度: 150 mm) | ||||
| 尾座 | |||||
| 頂針斜度 | M.T. No. 4 | ||||
| 尾座軸移動距離 | 25 mm | ||||
| 微調範圍 | ±0.03 mm | ||||
| 馬達 | |||||
| 砂輪軸 | 3.7 kW (4P) | ||||
| 工作主軸 | 5.2 kW (AC Servo Motor) | ||||
| 砂輪軸座進給 | 3.6 kW (AC Servo Motor) | ||||
| 工作台進給 | 3.6 kW (AC Servo Motor) | ||||
| 靜壓油壓泵浦 | 0.75 kW (6P) | ||||
| 砂輪軸潤滑泵浦 | 0.18 kW (2P) | ||||
| 研削液泵浦 | 0.18 kW (4P) | ||||
| 螺桿潤滑式樣 | 自動注油 | ||||
| 容器容量 | |||||
| 砂輪軸潤滑油箱 | 12 L | ||||
| 潤滑油箱 | 60 L | ||||
| 螺桿潤滑油箱 | 0.7 L | ||||
| 水箱 | 100 L | ||||
| 機械重量 | |||||
| 淨重 | 3400 kgs | 3400 kgs | 4250 kgs | 5300 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- NUM CNC 控制器 x 1
- 全罩鈑金 x 1
- 砂輪及法蘭 x 1
- 砂輪拆卸裝置 x 1
- 砂輪變頻器 x 1
- 砂輪修整座 (工作台固定式) x 1
- 微調式尾座 x 1
- 光學尺 (X 與 C 軸) x 1
- 頂針 (2支/組) x 1
- 電氣箱標準配件 x 1
- 油壓箱 (含泵浦) x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 凸輪式帶動環 (6只/組)
- 二端支持座
- 二點支持座
- 三點式中心架
- 三爪夾頭7"
- 四爪夾頭8"
- 砂輪自動校正平衡裝置
- 手動砂輪平衡校正 (震動計)
- 平衡台及棒 (32系列)
- 備用砂輪法蘭
- 油壓尾座裝置 (32系列)
- 電鑄鑽石滾輪修整裝置 (主軸台同動法蘭式樣)
- CBN砂輪 Ø400 x 16 x 152.4 mm
- 間隙消除 (防撞) 裝置
- 端面測量裝置
- 油霧回收機(臺製)
- CAD/CAM 轉加工軟體
- 電磁式冷卻液除屑裝置 160 L/MIN
- 紙帶式冷卻液除屑裝置 160 L/MIN+260 L加大水箱
- 水力分離機 HC-B3
