OIG
ซีรีส์ CNC
Ø20 mm
าเจียรรูใน
40 mm
ค่าสูงสุด ขนาดความยาว (ชิ้นงาน)
70 / 140 mm
ค่าสูงสุด การทำงานวงรอบ ขนาดโต๊ะทำงาน ( X / Z )

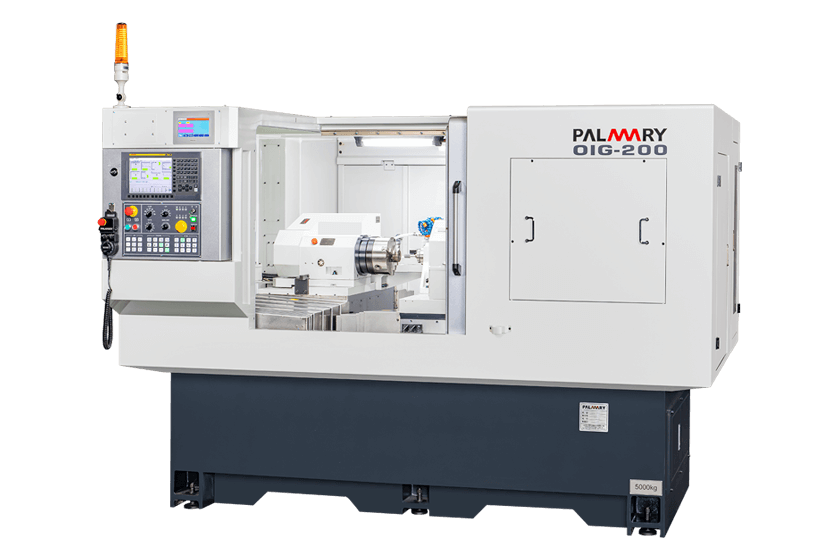

เครื่องเจียร CNC ภายในใหม่จาก PALMARY มีการออกแบบโครงสร้างที่เหมาะสมที่สุด และรูปลักษณ์ที่หรูหรารวมกับการควบคุม CNC ขั้นสูง ซีรีส์ใหม่ทั้งหมดจะนำเทคโนโลยีการเจียรภายในไปสู่ยุคใหม่
ฐานเครื่องจักรแร่ที่มนุษย์สร้างขึ้นที่มีความแข็งแกร่งสูงและมีเสถียรภาพสามารถให้ความต้องการการตัดเฉือนที่ราบรื่นและเป็นพื้นฐานของความแม่นยำ
เพิ่มขนาดพื้นที่โรงงานของลูกค้าสำหรับเครื่องจักรที่มีการออกแบบฐานเครื่องจักรขนาดเล็กซึ่งเท่ากับขนาดกระดาษ B1 เท่านั้น นอกจากนี้ยังง่ายต่อการติดตั้งระบบโหลดอัตโนมัติ
สปินเดิลในตัวของตลับลูกปืนที่มีประสิทธิภาพสูงใช้กับทั้งแกนหมุนของล้อเจียรและสปินเดิลทำงานซึ่งให้ประสิทธิภาพการเจียรที่มีความแม่นยำสูง
แกน X & Z ทั้งสองมีมอเตอร์เซอร์โวเชิงเส้นที่ให้กิจกรรมการเจียรด้วยความเร็วสูงและลดรอบเวลา นอกจากนี้
| Model | OIG-50 |
|---|---|
| กำลังการผลิต | |
| ค่าสูงสุด หัวจับ ขนาดเส้นผ่านศูนย์กลางภายนอก | Ø50 mm |
| ค่าสูงสุด การเจียร ขนาดเส้นผ่านศูนย์กลาง | Ø20 mm |
| ค่าสูงสุด การเจียร ขนาดความยาว | 40 mm |
| แกนหมุนงาน (แบบติดตั้งในตัว) | |
| มุมการหมุน | +0.5° ~ -0.5° |
| เส้นผ่านศูนย์กลางภายนอกของแกนหมุน | Ø160 mm |
| อัตราความเร็ว | 0~3000 r.p.m. |
| วิธีการใช้หัวจับ | ออโต้. หัวจับลม (3 จับ 6" ) |
| ตัวขับเคลื่อน | มอเตอร์ในตัว |
| วิธีการใช้น้ำมันหล่อลื่น | ระบบน้ำมันและอากาศ |
| วิธีติดตั้งระบบทำความเย็น | การไหลเวียนของน้ำมัน |
| แกนหมุน ล้อหินเจียร (ประเภทติดตั้งภายใน) | |
| แกนหมุน ขนาดเส้นผ่านศูนย์กลางภายนอก | Ø100 mm |
| อัตราความเร็ว | 90000 r.p.m. |
| วิธีการใช้น้ำมันหล่อลื่น | ระบบน้ำมัน และระบบลม |
| วิธีติดตั้งระบบทำความเย็น | ระบบหมุนเวียน น้ำมันหล่อลื่น |
| การเลื่อนแกนX | |
| รางสไลด์ | คู่มือเชิงเส้น |
| ตัวขับเคลื่อน | มอเตอร์เชิงเส้น |
| ค่าต่ำสุด ในการเพิ่มตัวเลข ควบคุมการทํางาน | 0.0001 mm |
| ความเร็วสูงสุดของแกน | 20 M/min |
| ช่วงระยะในการดึง/ชัก | 70 mm |
| การเลื่อนแกนZ | |
| รางสไลด์ | รางสไลด์เชิงเส้น |
| ตัวขับเคลื่อน | มอเตอร์เชิงเส้น |
| ค่าต่ำสุด ในการเพิ่มตัวเลข ควบคุมการทํางาน | 0.0001 mm |
| ความเร็วสูงสุดของแกน | 20 M/min |
| ช่วงระยะในการดึง/ชัก | 140 mm |
| การปรับแต่งหน้าหิน แบบลูกกลิ้ง (ประเภทติดตั้งมอเตอร์ภายใน) | |
| อุปกรณ์ที่ใช้ร่วมกับเครื่องคอมพิวเตอร์ | การตกแต่งลูกกลิ้ง |
| อุปกรณ์ที่ใช้ร่วมกับเครื่องคอมพิวเตอร์ | มอเตอร์ภายใน |
| อัตราความเร็ว | 5,000~10,000 r.p.m. |
| วิธีการหล่อลื่น | ระบบน้ำมันและอากาศ |
| วิธีการทำความเย็น | ระบบหมุนเวียน น้ำมันหล่อลื่น |
| ระบบระบายความร้อน | |
| อุปกรณ์ระบายความร้อน | ตัวระบายความร้อนน้ำมันเครื่อง |
| ชิ้นส่วนอะไหล่ต่างๆ การระบายความร้อน | แกนหมุน , รางสไลด์ ลิเนียร์ ไกด์ , แกนล้อหมุน , แกนปรับแต่งหิน |
| ระบบระบายความร้อน | |
| อุปกรณ์ระบายความร้อน | ออยล์คูลเลอร์ |
| ชิ้นส่วนอะไหล่ต่างๆ การระบายความร้อน | สปินเดิล, ลิเนียร์ไกด์เวย์, สปินเดิลล้อ,ตกแต่งสปินเดิล |
| น้ำหนักเครื่อง | |
| น้ำหนักสุทธิ | 2000 kgs |
ข้อกำหนดและขนาดต่างๆ ดังกล่าวข้างต้น อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
