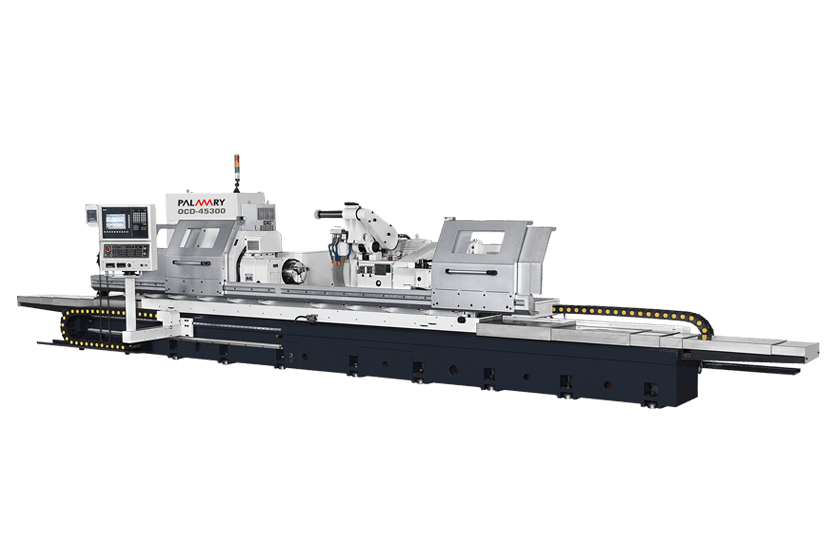

เครื่องเจียรนอก

OCD-65150 / 65220 / 65300 / 65400

แคตตาล๊อก วิดีโอ สอบถาม

OCD

รุ่นงานหนัก CNC

1500 / 2200 mm 3000 / 4000 mm

เพิ่มกำลังการผลิต ด้วยการเตรียมอุปกรณ์พิเศษ

Ø650 mm

การหมุน บนโต๊ะทำงาน

Ø620 mm

ขนาดหินเจียร

คำแนะนำ

ล้อภายนอกสามารถสร้าง O.D. บดในครั้งเดียวเพื่อจัดการแนวดิ่งโดยรวมและประสิทธิภาพการเจียรที่ดีขึ้น

เพลาเฟืองขนาดใหญ่ / เพลาพิมพ์ขนาดใหญ่ / เพลากลิ้ง

พลามอเตอร์ขนาดใหญ่ / เพลากลิ้งยาง / ลูกกลิ้งขนาดใหญ่ ฯลฯ

คุณลักษณะโดดเด่น

ความแข็งแกร่งสูง

โครงสร้างเสริมแรง แรงโน้มถ่วงต่ำและฐานเครื่องจักรที่มีความแข็งแกร่งสูง ทำจากเหล็กหล่อมีฮาไนต์ผ่านการอบอ่อนและการบ่ม รวมอยู่ในตัวเครื่องที่ไม่มีการเสียรูปและแม่นยำ

ตารางเลื่อนตามยาวและตามขวาง โดยมีการก้าวโดยรวมที่ขยายใหญ่ขึ้นและความกว้างของราง

เพิ่มกำลังการผลิตโดยรวมของหัวงาน

หัวทำงานขับเคลื่อนด้วยเซอร์โวมอเตอร์ ทำให้เปลี่ยนความเร็วตัวแปรได้น้อยลง รองรับด้วยลูกปืนมุมเอียงที่แม่นยำ

ส่วนท้ายไฮดรอลิกแบบขับตรงพร้อมการปรับไมโคร

Tailstock ติดตั้งระบบไฮดรอลิกและจุกเพื่อการใช้งานที่ง่าย ลูกปืนลมแนวนอนออกแบบมาเพื่อการเคลื่อนย้ายที่ง่ายดาย ลดแรงเสียดทานและยืดอายุการใช้งาน

วิดีโอ

เครื่องเจียรนอก

ข้อมูลทางเทคนิค

Model	OCD-65150	OCD-65220	OCD-65300	OCD-65400
กำลังการผลิต
การหมุน บนโต๊ะทำงาน	Ø650 mm
ระยะห่าง ระหว่างจุดศูนย์กลาง	1500 mm	2200 mm	3000 mm	4000 mm
ค่าสูงสุด ขนาดเส้นผ่านศูนย์กลาง การเจียรภายนอก	Ø620 mm
ค่าสูงสุด การรับน้ำหนัก ของจุดศูนย์กลางต่างๆ	800 kgs
หินเจียร
ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน	Ø610 x 50~125 x Ø203.2 mm
ความเร็วเชิงเส้น	33 M/s
หินเจียร - แกน X
ความเร็วขึ้นสูงสุด แบบอัตโนมัติ	10 m/min
ค่าสูงสุด ช่วงจังหวะเคลื่อนไปมา	Max. 350 mm
ขั้นต่ำ. หน่วยตั้งค่า	0.001 mm
โต๊ะงาน - แกน Z
ความเร็วขึ้นสูงสุด แบบอัตโนมัติ	10 m/min
ค่าสูงสุด ช่วงจังหวะเคลื่อนไปมา	1970 mm	2750 mm	3520 mm	4620 mm
ค่าต่ำสุด. การเพิ่มอินพุต	0.001 mm
มุมการหมุน	-1°~ 5°	0° ~ 4°	0° ~ 2°	0° ~ 3°
หัวแกนหมุนชิ้นงาน
มุมการหมุน	0° (ชนิดคงที่)
ยันศูนย์หัวเครื่องปลายเรียว	M.T. No. 5 / M.T. No. 6 (ตัวเลือก)
ความเร็วแกนหมุน (ผันแปรได้)	0~210 r.p.m.
ชุดศูนย์ท้ายแท่น
ยันศูนย์ปลายเรียว	M.T. No. 5
ประเภทของการเคลื่อนไหว	ไอดรอลิค
ค่าสูงสุด ระยะการเคลื่อนที่	60 mm
มอเตอร์
แกนหมุน ล้อหินเจียร	11 kW
แกนหมุนงาน (AC เซอร์โวมอเตอร์)	5.5 kW
ฟีดหัวล้อ (AC เซอร์โวมอเตอร์)	2.8 kW
ฟีดตาราง (AC เซอร์โวมอเตอร์)	4.4 kW
ปั๊มไฮโดรลิคแบบไฮโดรสแตติก	0.37 kW (4P)
ปั๊มน้ำมันหล่อลื่น แกนล้อหมุน	0.37 kW (4P)
ปั๊มน้ำหล่อเย็น	0.37 kW (2P)
การหล่อลื่นบอลสกรู	เครื่องหล่อลื่นอัตโนมัติ (LUBE)
แกนหมุน การเจียรใน (อุปกรณ์เสริม)	0.75 kW (2P)
กำลังไฟ
แรงดันไฟฟ้าทั้งหมด	30 KVA
ถังบรรจุ
ถังบรรจุ น้ำมันหล่อลื่น แกนล้อหมุน	31 L
ถังบรรจุ น้ำมันหล่อลื่น	31 L
ถังบรรจุ น้ำมันไฮดรอลิค	31 L
ถังหล่อลื่นบอลสกรู	0.7 L
ถังบรรจุ น้ำยาหล่อเย็น	230 L
น้ำหนักเครื่องจักร
น้ำหนักสุทธิ	12000 kgs	14000 kgs	16000 kgs	18000 kgs
