เครื่องเจียรไร้ศูนย์

FCL-12

FCL

ซีรีส์ CNC

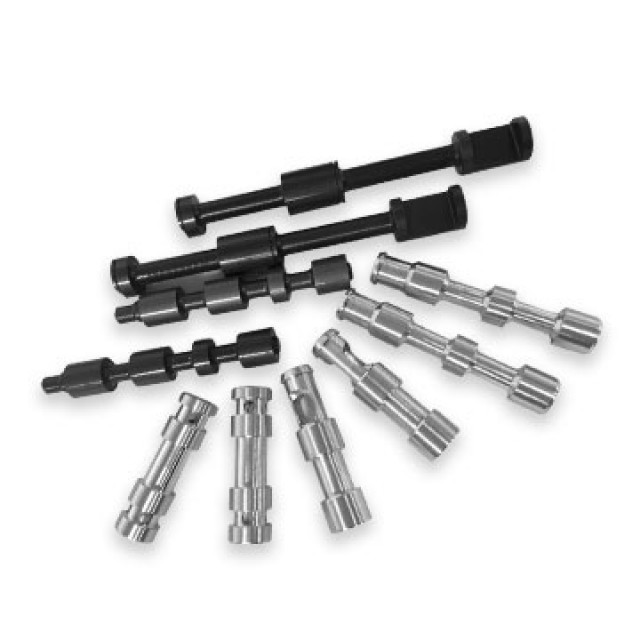

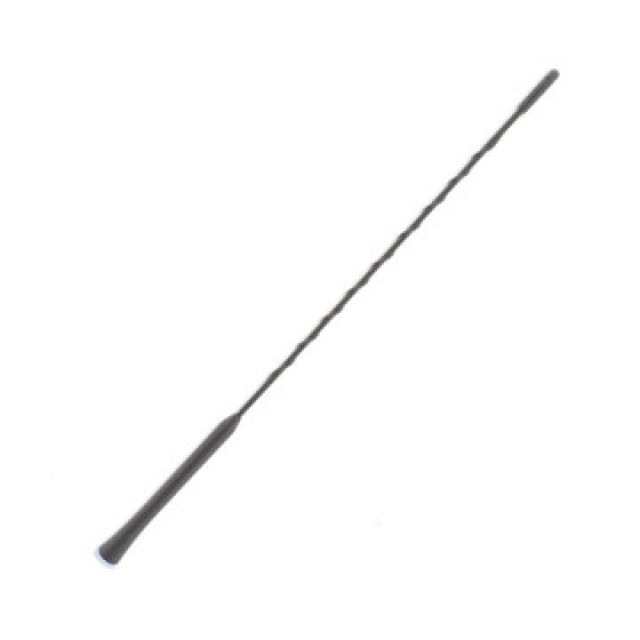

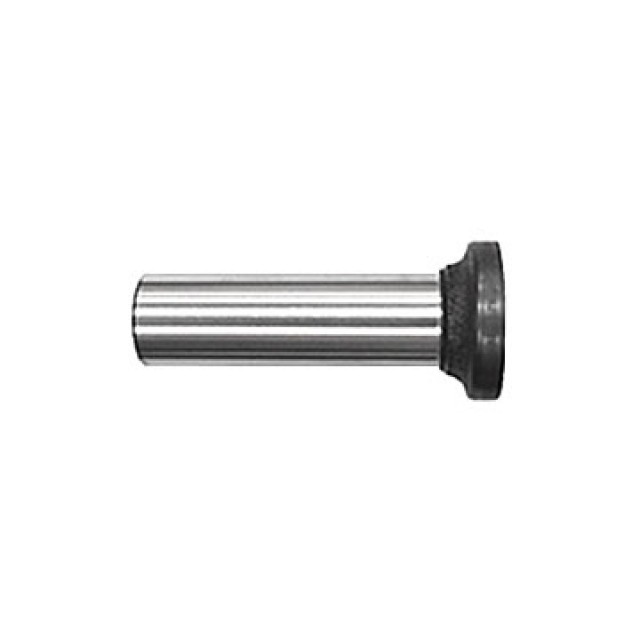

Dia. Ø1~40

ขนาดมาตรฐานในการเจียร (mm) (เส้นผ่านศูนย์กลาง)

Ø305 x 150 x Ø120

ขนาดหินเจียร (mm)

Ø205 x 150 x Ø90

หินพลา (mm)

คำแนะนำ

ด้วยการออกแบบที่มีประสบการณ์สูง เชี่ยวชาญด้านเครื่องเจียรโดยเฉพาะ และพื้นฐาน
ทางอุตสาหรรมในการผลิต " เครื่องเจียรไร้ศูนย์ " พอลแมรี่ฯ ขอนำเสนอเครื่องจักรรุ่นใหม่
ของ เครื่องเจียรไร้ศูนย์ ซึ่งได้รับการออกแบบโดยทางวิศวกรรม เพื่อส่งมอบเครื่องเจียร
อันทรงประสิทธิภาพในการทำงาน ที่คุณได้คาดหวังไว้

พร้อมการติดตั้งอุปกรณ์ การควบคุมระบบ ด้วย ซีเอ็นซี ขั้นสูง มีรูปแบบการดำเนินงาน
ที่สอดคล้องและเป็นมิตรกับผู้ใช้งาน ทำให้ผู้ปฏิบัติงานได้รับความสะดวกสบายขั้นสูงสุด
ในการควบคุมเครื่องเจียร อีกทั้งเมื่อคุณต้องการยกระดับเครื่องจักร สำหรับการผลิตให้มี
ประสิทธิภาพยอดเยี่ยม ก็สามารถบริหารจัดการได้ ซึ่งจะสร้างผลกำไรให้ธุรกิจได้มากขึ้น
โดย พอลแมรี่ฯ " เครื่องเจียรไร้ศูนย์ รุ่นใหม่ ระบบ ซีเอ็นซี " จะตอบสนองความต้องการของคุณ ได้อย่างครบถ้วนและเต็มที่


คุณลักษณะโดดเด่น
centless-grinder-spindlejpg

แกนหมุน เที่ยงตรงและแม่นยำ

แกนหมุน หินเจียร และ แกนหมุน หินพลา ได้รับการขึ้นรูปด้วย ความเที่ยงตรง และแม่นยำ ซึ่งผลิตขึ้นมาจาก " เหล็กกล้าผสม " , ผ่านกระบวนการปรับปรุงโครงสร้างของโลหะ , การบ่มแข็ง (Aging) และมีขั้นตอน การปรับปรุงคุณสมบัติโลหะ ด้วยความร้อน (Heat Treatment) หลังจากนั้น บําบัดอุณหภูมิด้วยความเย็น (Sub Zero Treatment) , และในท้ายที่สุด การขึ้นรูปก็จะมีความแข็งแกร่ง เที่ยงตรง และแม่นยำ

pressure-switchjpg

สวิทช์ควบคุมความดัน

เมื่อเริ่มคำสั่งให้ทำงานของ ล้อหินเจียร และแกนหมุนล้อหินพลา สวิทช์ควบคุมความดัน นี้จะช่วยในการควบคุม และกำหนดการทำงานเริ่มต้น โดยเมื่อมีน้ำมันเข้าสู่แบริ่ง เท่านั้น ดังนั้นจึงเป็นการป้องกันเพื่อความปลอดภัย สำหรับตลับลูกปืนของแกนหมุน

feed-screwjpg

สกรูป้อน

สกรูป้อนผลิตจากเหล็กอัลลอยด์ นอกจากนี้ยังทำให้เป็นมาตรฐาน ชุบแข็งด้วยความถี่สูงและความแม่นยำ เพื่อให้มีความแม่นยำในการป้อนสูงและทนต่อการสึกหรอที่ดี

gc-lubricationjpg

ระบบน้ำมันหล่อลื่น

เครื่องน้ำมันหล่อลื่น อัตโนมัติ ช่วยในการจ่ายน้ำมันหล่อลื่น ให้กับ แกนหมุน ล้อหินเจียร รวมถึงรางเลื่อนต่างๆ ทั้งหมด จะต้องใช้น้ำมันหล่อลื่น โดยได้รับการจ่ายน้ำมันหล่อลื่น จากระบบน้ำมันหล่อลื่นส่วนกลาง เพื่อให้มั่นใจได้ว่า อุปกรณ์ได้รับการหล่อลื่นที่เหมาะสม และมีความแม่นยำในการป้อนงาน

วิดีโอ

เครื่องเจียรไร้ศูนย์

video-bg-07

ข้อมูลทางเทคนิค

Model FCL-12
หินเจียร
ขนาดมาตรฐานในการเจียร (เส้นผ่านศูนย์กลาง) Ø1~Ø40 mm
เพิ่มกำลังการผลิต ด้วยการเตรียมอุปกรณ์พิเศษ Ø30~Ø60 mm
ขนาดหินเจียร
(ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน)
Ø305 x 150 x Ø120 mm
อัตราความเร็วเชิงเส้น 33 M/s
มอเตอร์ ล้อหินเจียร 7.5HP x 4P (5 kW)
หินพลา
ขนาดหินพลา
(ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน)
Ø205 x 150 x Ø90 mm
ความเร็ว ล้อหินพลา 10~300 r.p.m. (ค่าผันแปรได้)
มอเตอร์ ล้อหินพลา 1.5 kW กิโลวัตต์ เซอร์โว มอเตอร์
มุมเอียง หินพลา   +5° ~ -3°
มุมหมุน หินพลา ±5°
มอเตอร์
มอเตอร์ 1HP x 4P
มอเตอร์ น้ำยาหล่อเย็น 1/8HP x 2P
การหล่อลื่น Auto. electric lubricator
ระบบควบคุม
ยี่ห้อ FANUC
ถังขนาดบรรจุ
ถังน้ำหล่อเย็น 100 L
ถังไฮโดรลิค 53 L
การหล่อลื่น 4 L
น้ำหนักเครื่องจักร
น้ำหนักสุทธิ 1700 kgs

ข้อกำหนดและขนาดต่างๆ ดังกล่าวข้างต้น อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

อุปกรณ์มาตรฐานต่างๆ
  • ตัวควบคุม FANUC CNC
  • หินพลา และ หน้าแปลน x 1
  • หินเจียร และ หน้าแปลน x 1
  • แบบเจียรกด แท่นรองรับชิ้นงาน และ ใบมีดคาร์ไบด์ x 1
  • แบบเจียรผ่าน แท่นรองรับชิ้นงาน และ ใบมีดคาร์ไบด์ x 1
  • ระบบไฟฟ้า x 1
  • ปั๊มไฮโดรลิค x 1
  • ปั๊มน้ำหล่อเย็น x 1
  • เครื่องมือเพชร (2ชิ้น/ชุด) x 1
  • โคมไฟส่องเครื่องจักรทำงาน x 1
  • เครื่องมือและกล่องเครื่องมือ x 1
อุปกรณ์เสริมต่างๆ
  • หน้าแปลนของหินเจียร สำรอง
  • หน้าแปลนของหินพลา สำรอง
  • แท่นรองรับชิ้นงานขนาดใหญ่ (เจียรผ่าน) ความยาว250~500 mm
  • แบบเจียรกด แท่นรองรับชิ้นงานขนาดใหญ่
  • ชุดแท่นปรับความสมดุล ล้อหินเจียร และ แกนข้อหมุน
  • การติดตั้งอุปกรณ์ การเจียรขอบนอก
  • ติดตั้งอุปกรณ์ การเจียรกด แบบอัตโนมัติ
  • การป้อนชิ้นงาน แบบธรรมดา สำหรับ การเจียรกด (ขึ้น และ ลง)
  • ตัวกระทุ้งชิ้นงาน แบบไฮดรอลิค (การเจียรกด)
  • การติดตั้งตัวป้อนชิ้นงาน และตัวปล่อยชิ้นงาน แบบอัตโนมัติ (เจียรกด)
  • การติดตั้ง ตัวป้อนชิ้นงาน อัตโนมัติ (เจียรผ่าน) (Ø5~20 มิลลิเมตร , ความยาว 100~600 มิลลิเมตร)
  • การติดตั้ง ตัวปล่อยชิ้นงาน อัตโนมัติ (เจียรผ่าน)
  • เครื่องป้อนอัตโนมัติ สำหรับเจียรผ่าน (ชนิดถัง) (Ø2~8 มิลลิเมตร , ความยาว 50~180 มิลลิเมตร)
  • เครื่องเขย่าเลียงชิ้นงาน (เจียรผ่าน)
  • อุปกรณ์รองรับ การเจียรชิ้นงานยาว ชนิด ตัววี / V type (Ø2~14 มิลลิเมตร)
  • เครื่องแยกเศษผงโลหะ ออกจากน้ำหล่อเย็น (ใช้ลูกกลิ้งแม่เหล็ก)
  • ลูกกลิ้งแม่เหล็ก และ กระดาษกรอง
  • เครื่องแยกเศษผงโลหะ ออกจากน้ำหล่อเย็น (ใช้ระบบไฮโดรไซโคลน)
