PCB
ซีรีส์ CNC
Dia. Ø2~80
ขนาดมาตรฐานในการเจียร (mm) (เส้นผ่านศูนย์กลาง)
Ø610 x 205/155 x Ø304.8
ขนาดหินเจียร (mm)
Ø330 x 205/255 x Ø152.4
หินพลา (mm)
คำแนะนำ

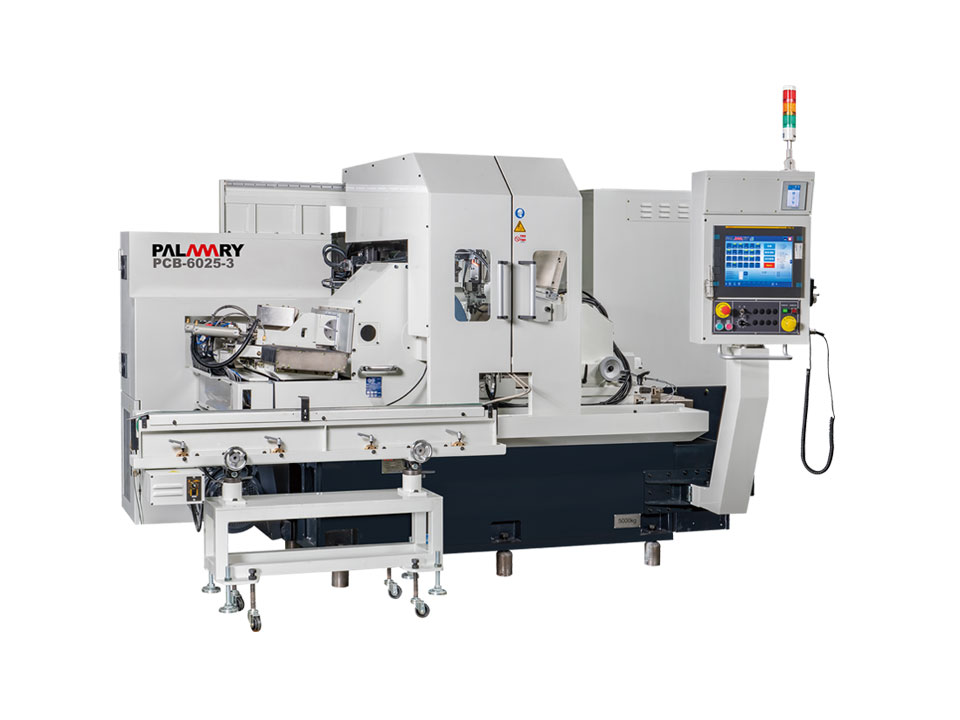

ด้วยการออกแบบและเบื้องหลังการผลิตที่มีประสบการณ์สูงในเครื่องเจียรไร้ศูนย์ PALMARY ขอนำเสนอเครื่องเจียร CNC แบบไม่มีศูนย์ชนิดลูกปืนรุ่นใหม่ ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพการทำงานและความแม่นยำที่สูงขึ้นตามที่คุณคาดหวัง

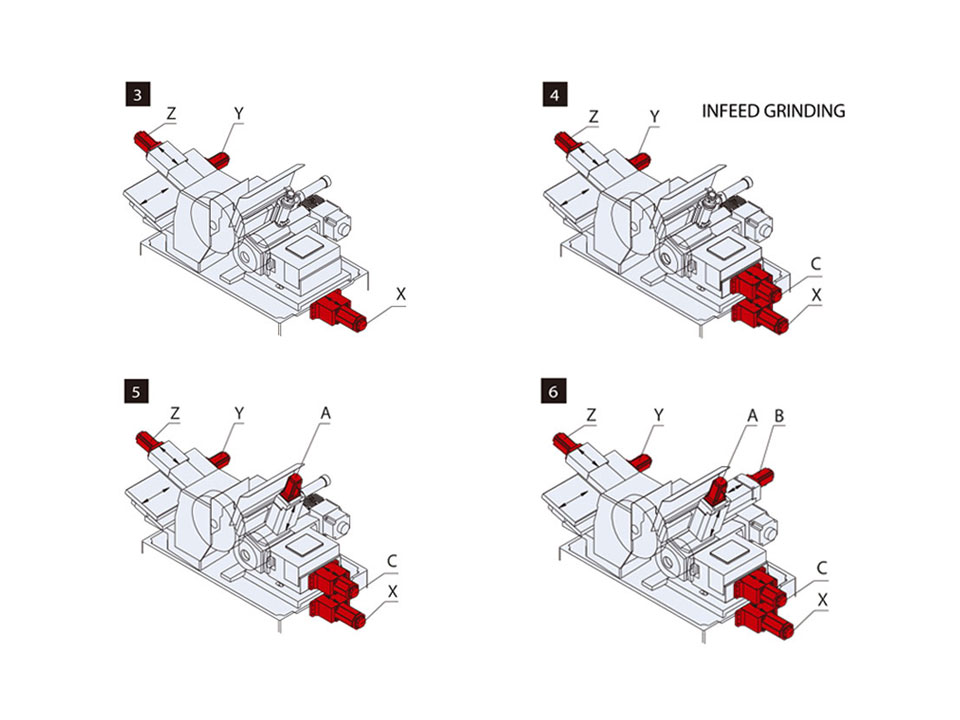

การออกแบบความแม่นยำในการเจียรสูงและความแข็งแกร่งสูงสำหรับการควบคุม CNC 3 แกน (สูงสุด 6 แกน)
การกำหนดค่าที่ดีที่สุดสำหรับแท่นเครื่องและรองรับโครงสร้างทำให้ความแม่นยำในการเจียรมีความเสถียรสูง

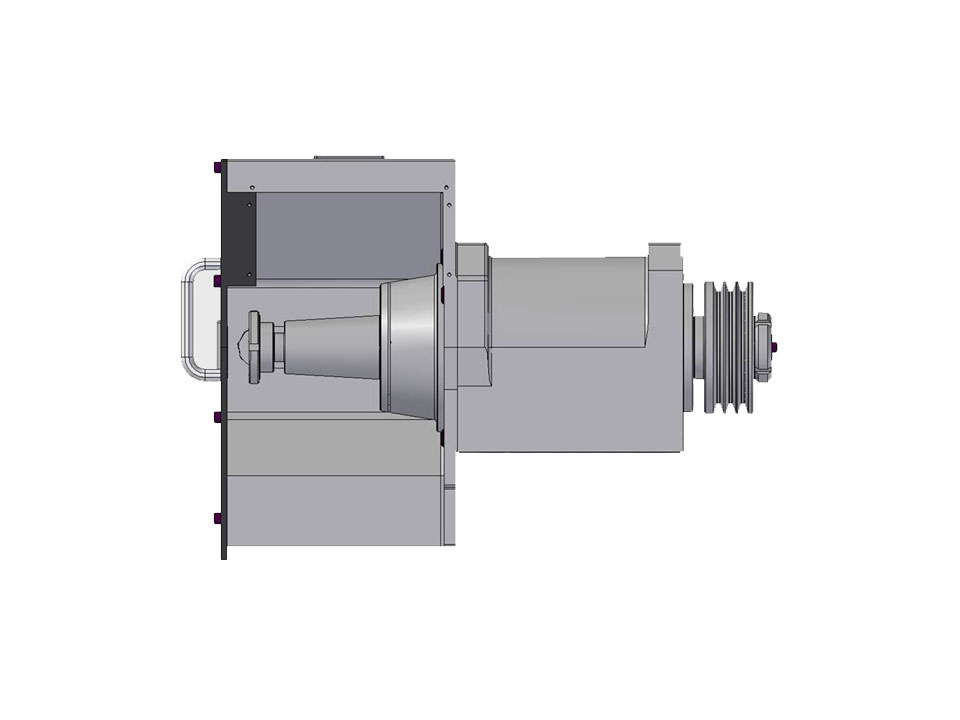

ชนิดจับยึดแบริ่งเดียวของแกนล้อเจียรพร้อมกับแบริ่งลูกกลิ้งทรงกระบอกที่มีความแม่นยำสูงเป็นพิเศษสำหรับความต้องการความแข็งแกร่งสูงสุด
อุปกรณ์เสริมสำหรับการโหลดและขนถ่ายอัตโนมัติความเร็วสูงที่เป็นตัวเลือกสามารถออกแบบสำหรับการใช้งานได้ อุปกรณ์โหลดการออกแบบทางศุลกากรและอุปกรณ์วัดเส้นผ่านศูนย์กลางภายนอกยังเป็นตัวเลือกสำหรับประสิทธิภาพการทำงานที่ดีที่สุด
ข้อมูลทางเทคนิค
| Model | PCB-6020-3 | PCB-6025-3 | |
|---|---|---|---|
| หินเจียร | |||
| ขนาดมาตรฐานในการเจียร (เส้นผ่านศูนย์กลาง) | Ø2~Ø80 mm (OPT. Ø70～Ø150 mm) | ||
| ขนาดหินเจียร (ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน) |
Ø610 x 205 x Ø304.8 mm | Ø610 x 255 x Ø304.8 mm | |
| อัตราความเร็วเชิงเส้น | 45 M/s | ||
| อุปกรณ์ปรับแต่งหน้าหิน | อุปกรณ์ตกแต่งแบบจุดเดียว / (ตัวเลือก) อุปกรณ์ตกแต่งลูกกลิ้งเพชร | ||
| หินพลา | |||
| ขนาดหินพลา (ขนาดเส้นผ่านศูนย์กลางภายนอก x ความกว้าง x ขนาดเส้นผ่านศูนย์กลางภายใน) |
Ø330 x 205 x Ø152.4 mm | Ø330 x 255 x Ø152.4 mm | |
| อัตราความเร็วเชิงเส้น | 10~200 r.p.m. (ค่าผันแปรได้) | ||
| หินพลา มุมเอียง | ±5° | ||
| หินพลา มุมการหมุน | ±0.5° | ||
| หินพลา มุมปรับแต่งหน้าหิน | ±5° | ||
| เครื่องตกแต่ง OFFSET | 0～15 mm | ||
| ตัวเลื่อน | |||
| ตัวเลื่อนล่างและบน | ตัวเลื่อนสี่เหลี่ยม และ บอลสกรู + รีดิวเซอร์ | ||
| มอเตอร์ | |||
| การหล่อลื่นสำรับหินเจียร | 20HP x 4P (15 kW) / OPT. 30HP x 4P (22 kW) | ||
| การหล่อลื่นสำรับหินพลา | เซอร์โว มอเตอร์ 2 KW | ||
| มอเตอร์ น้ำยาหล่อเย็น | 0.186 (หล่อเย็นล้อ) / 0.093 (แต่งหล่อเย็น) | ||
| การหล่อลื่น | |||
| การหล่อลื่นสำรับหินเจียร | ชนิดหมอกละอองน้ำมัน | ||
| การหล่อลื่นสำรับหินพลา | ชนิด จาระบี น้ำมัน | ||
| การหล่อลื่นสำรับตัวเลื่อน | ชุดหล่อลื่น แบบอัตโนมัติ (LUBE) | ||
| คอนโทรลเลอร์ | |||
| ยี่ห้อ | FANUC | ||
| ถังขนาดบรรจุ | |||
| ถังน้ำหล่อเย็น | 125 L | 140 L | |
| ระบบหล่อลื่นแกนล้อเจียร | 1.0 L | ||
| การหล่อลื่น | 4 L | ||
| น้ำหนักเครื่องจักร | |||
| น้ำหนักสุทธิ | 5800 kgs | ||
ข้อกำหนดและขนาดต่างๆ ดังกล่าวข้างต้น อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ตัวควบคุม FANUC CNC x 1
- หินพลา และ หน้าแปลน x 1
- หินเจียร และ หน้าแปลน x 1
- ใบมีดคาร์ไบด์ x 1
- แบบเจียรกด แท่นรองรับชิ้นงาน x 1
- เครื่องมือเพชร (2ชิ้น/ชุด) x 1
- ระบบไฟฟ้า x 1
- การหล่อลื่นสำรับแกนหมุน x 1
- ปั๊มน้ำหล่อเย็น x 1
- โคมไฟส่องเครื่องจักรทำงาน x 1
- และกล่องเครื่องมือ x 1
- เครื่องตกแต่งลูกกลิ้งเพชร
- ลูกกลิ้งเพชร
- กันสาดแบบปิดสนิท
- แบบเจียรผ่าน แท่นรองรับชิ้นงาน x 1
- ตั้งศูนย์ล้อ และ อาร์เบอร์
- เครน JIB สำหรับเปลี่ยนหินเจียร
- ลิเนียร์สเกล
- มาตรวัดในกระบวนการอัตโนมัติ
- ระบบตัวป้อนชิ้นงาน และตัวปล่อยชิ้นงาน แบบอัตโนมัติ
- เครื่องแยกเศษผงโลหะ ออกจากน้ำหล่อเย็น (ใช้ลูกกลิ้งแม่เหล็ก)
- กระดาษกรอง
- เครื่องแยกเศษผงโลหะ ออกจากน้ำหล่อเย็น (ใช้ระบบไฮโดรไซโคลน)
- เครื่องกำจัดละอองน้ำมัน
- เครื่องทำน้ำเย็น
