PCB
CNC シリーズ
Dia. Ø2~100
研削能力 (mm)
Ø610 x 205/255 x Ø304.8
砥石寸法 (mm)
Ø330 x 205/255 x Ø152.4
調整車寸法 (mm)
はじめに
両サイド切込スライド仕様はバー材研磨を適用します。研削台固定仕様により剛性強化で加工精度と安定性を向上。

PCB
CNC シリーズ
Dia. Ø2~100
研削能力 (mm)
Ø610 x 205/255 x Ø304.8
砥石寸法 (mm)
Ø330 x 205/255 x Ø152.4
調整車寸法 (mm)
両サイド切込スライド仕様はバー材研磨を適用します。研削台固定仕様により剛性強化で加工精度と安定性を向上。

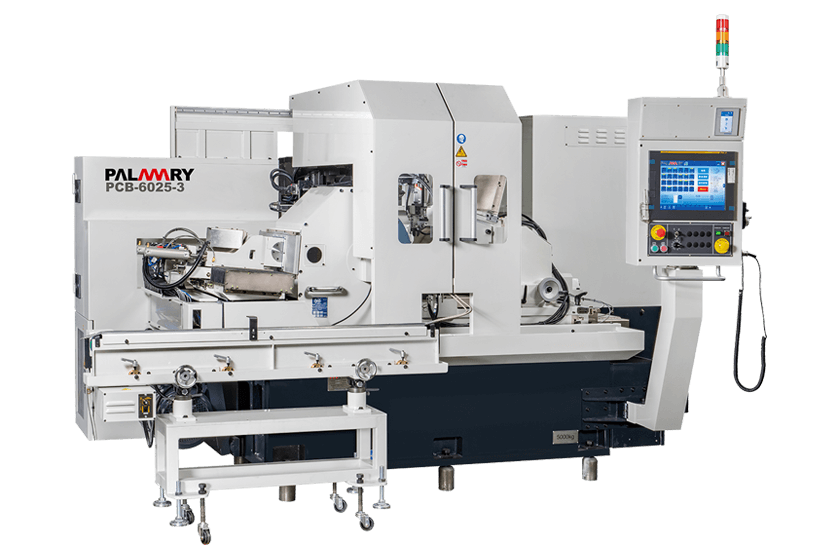

高精度・高剛性なフルスペック4軸センタレス研削盤。
機械のベッド、リブ等を最適に配置、剛性が高く精度が安定する形状。 超精密複列円筒コロ軸受を採用した剛性の高い完全片持式主軸。
両サイド切込スライド仕様も停止研磨対応し、多様な高速ローダーを搭載可能。
高い操作性を実現。ワーク供給装置と検寸装置を搭載可能。
型式 | PCB-6020GF-4 | PCB-6025GF-4 |
---|---|---|
研削砥石 | ||
研削能力(標準) | Ø2~Ø100 mm (OPT. Ø70~Ø150 mm) | |
砥石寸法 (O.D. x width x I.D.) | Ø610 x 205 x Ø304.8 mm | Ø610 x 255 x Ø304.8 mm |
砥石周速度 | 45 M/s | |
砂輪修整裝置 | シングルポイントドレス装置 / (オプション)ロータリードレス装置 | |
調整車 | ||
砥石寸法 (O.D. x width x I.D.) | Ø330 x 205 x Ø152.4 mm | Ø330 x 255 x Ø152.4 mm |
調整車回転数 | 10~200 r.p.m. (無断変速) | |
傾斜角度 | ±5° | |
調整車旋回角度 | ±0.5° | |
調整車旋回角度 | ±5° | |
調整車ドレッサーOffset | 0~15 mm | |
スライド | ||
砥石スライド | 角形スライド、ボールねじ+減速機+リニアスケール (opt.) | |
調整車スライド | アリとアリ溝スライド、ボールねじ+減速機 | |
駆動モーター | ||
砥石駆動モーター | 40HP / 2000 r.p.m. (29.8 kW) IE4 | |
調整車駆動モーター | 3 kW サーボモータ | |
冷却液ポンプ | 0.186 (砥石冷却) / 0.093 (砥石ドレス) | |
潤滑方式 | ||
研削砥石 | オイルミスト式 | |
調整車 | グリス式 | |
潤滑 | 強制潤滑自動給油 (LUBE) | |
制御 | ||
制御 | FANUC | |
タンク | ||
クーラントタンク | 125 L | 140 L |
砥石主軸オイルミスト潤滑装置 | 1.0 L | |
滑板潤滑 | 4 L | |
機械重量 | ||
正味重量 | 6500 kgs |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
