PCB
CNC系列
Dia. Ø2~100
工作範圍 (mm)
Ø610 x 205/255 x Ø304.8
砂輪尺寸 (mm)
Ø330 x 205 x Ø152.4
調整輪尺寸 (mm)
簡介
雙邊滑板設計適用於較長圓棒材料的外徑研磨。優點：刀架固定於台身有助於刀架的剛性強化、進而提升加工精度的穩定性。
特色

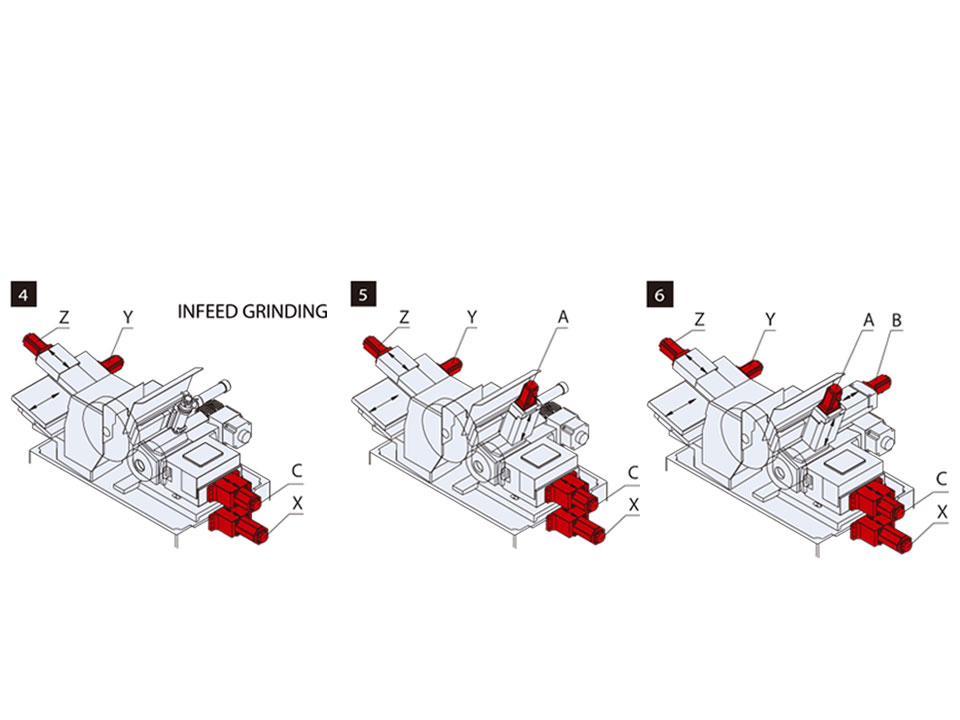

高精度、高剛性的四軸CNC無心磨床。

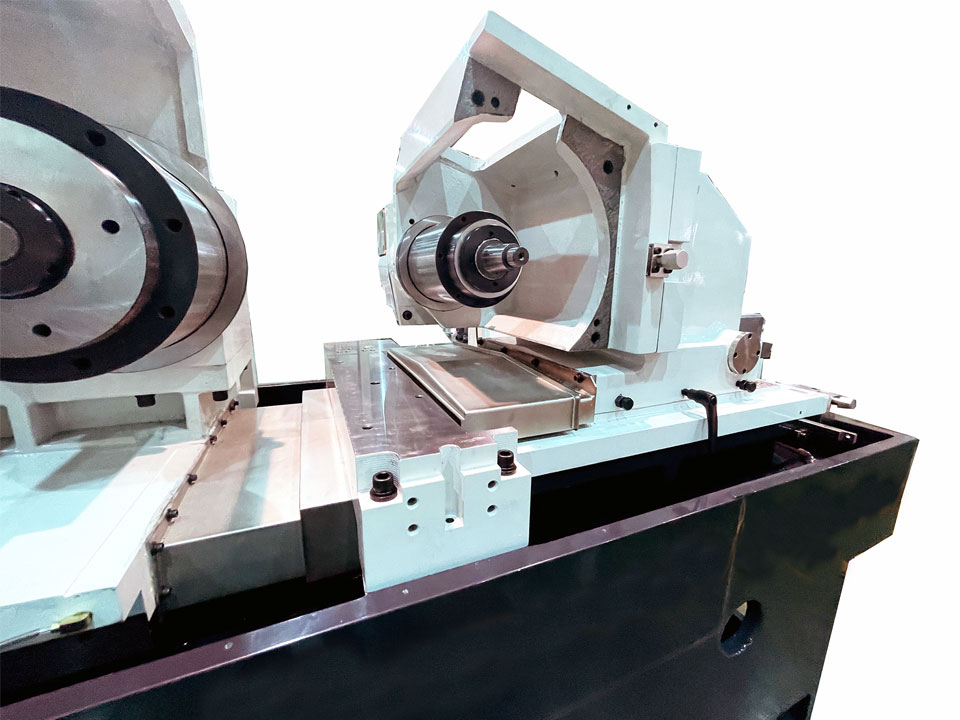

床身、結構支持肋等採最適配置，設計出高剛性且精度穩定的本台。採用超精密複列式滾柱軸承的高剛性單持式主軸。

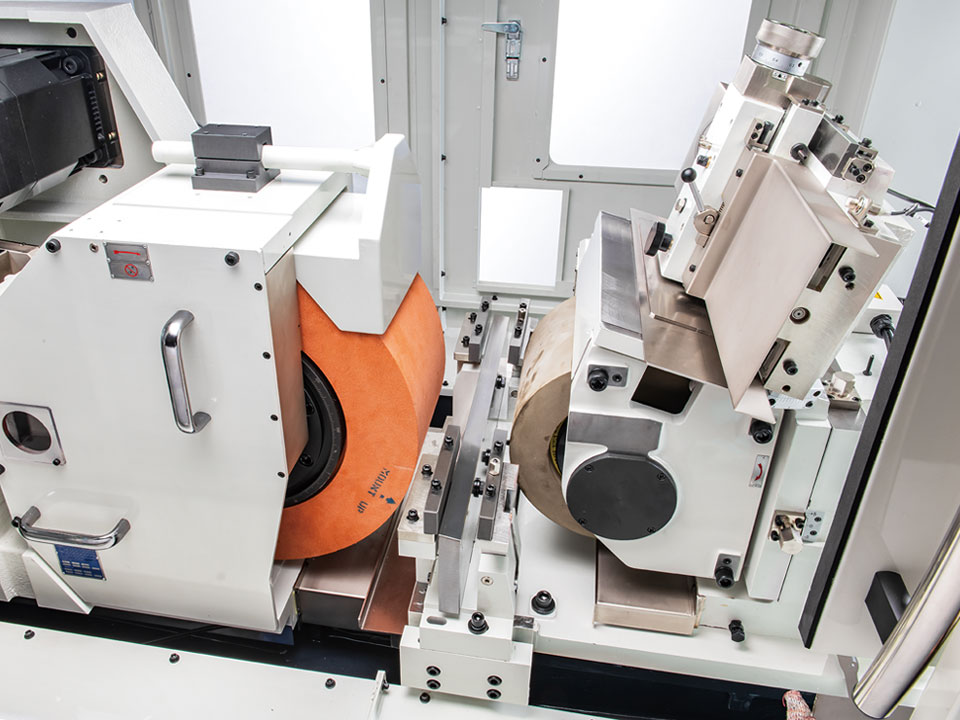

雙邊滑板設計亦可搭配停止式研磨的裝置，也可搭載多樣性的高速送收料裝置。

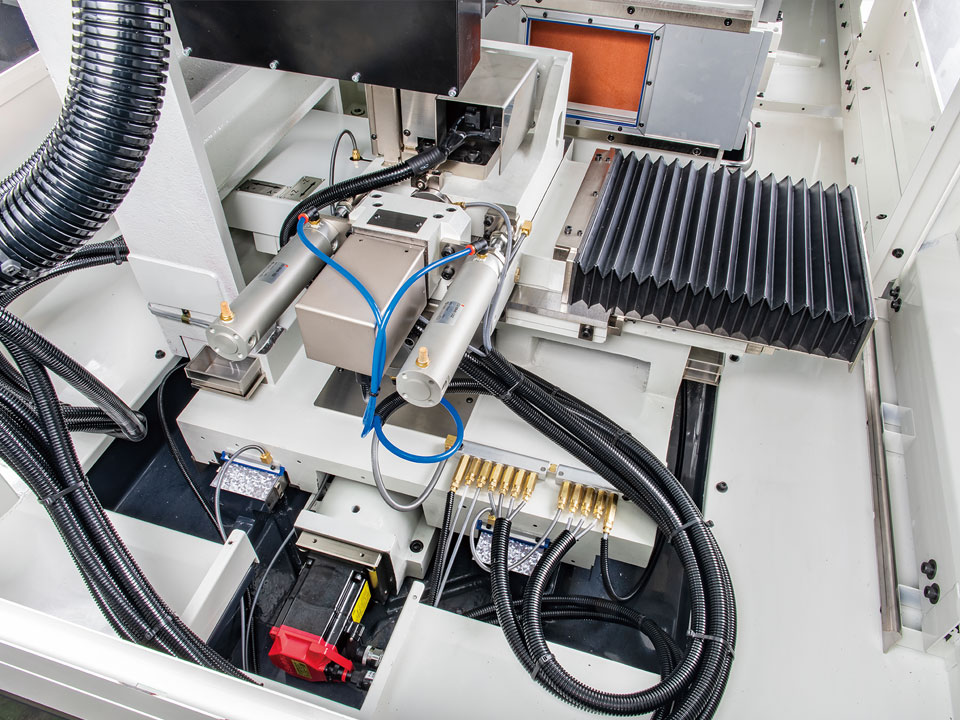

實現高操作性能，可搭載供給裝置與外徑量測裝置。
規格
| 機種 | PCB-6020GF-4 | PCB-6025GF-4 |
|---|---|---|
| 砂輪 | ||
| 研磨範圍 | Ø2~Ø100 mm (OPT. Ø70～Ø150 mm) | |
| 砂輪尺寸(外徑 x 寬 x 內徑) | Ø610 x 205 x Ø304.8 mm | Ø610 x 255 x Ø304.8 mm |
| 砂輪周速度 | 45 M/s | |
| 砂輪修整裝置 | 筆式修整器 / (選配)滾輪式修整裝置 | |
| 調整輪 | ||
| 調整輪(外徑 x 寬 x 內徑) | Ø330 x 205 x Ø152.4 mm | Ø330 x 255 x Ø152.4 mm |
| 調整輪轉速 | 10~200 r.p.m. (無段變速) | |
| 調整輪傾斜角度 | ±5° | |
| 調整輪旋轉角度 | ±0.5° | |
| 調整輪修整座旋轉角度 | ±5° | |
| 調整輪修整座OFFSET | 0～15 mm | |
| 滑板 | ||
| 砂輪側滑板 | 方形滑板、滾珠螺桿+減速機+光學尺(選配) | |
| 調整輪側滑板 | 鳩尾式、滾珠螺桿+減速機 | |
| 驅動馬達 | ||
| 砂輪驅動馬達 | 40HP / 2000 r.p.m. (29.8 kW) IE4 | |
| 調整輪驅動馬達 | 3 kW 伺服馬達 | |
| 冷卻泵驅動馬達 | 0.186 (砂輪冷卻) / 0.093 (修整冷卻) | |
| 潤滑 | ||
| 砂輪 | 油霧式 | |
| 調整輪 | 油脂式 | |
| 滑板潤滑 | 強制潤滑自動注油 | |
| 控制器 | ||
| 品牌 | FANUC | |
| 箱量 | ||
| 水箱 | 125 L | 140 L |
| 砂輪主軸油氣潤滑裝置 | 1.0 L | |
| 滑板潤滑裝置 | 4 L | |
| 重量 | ||
| 機械淨重 | 6500 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 調整輪與調整輪法蘭 x 1
- 砂輪與砂輪法蘭 x 1
- 全罩鈑金
- 通過式標準刀架 x 1
- 通過式刀片 x 1
- 停止式標準刀架 x 1
- 停止式刀片 x 1
- 鑽石修刀 (4支/組) x 1
- 電氣箱標準配件 x 1
- 砂輪主軸油霧潤滑裝置 x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 鑽石滾輪修整裝置
- 鑽石修整滾輪
- 平衡台及棒
- 砂輪天車吊架
- 光學尺裝置
- 外徑自動量測裝置
- 自動送收料裝置
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 水力分離機
- 油霧回收機
- 水溫冷卻機
