PCB
CNC シリーズ
Dia. Ø1~150
研削能力 (mm)
Ø610 x 510/610 x Ø355.6
砥石寸法 (mm)
Ø405 x 510/610 x Ø254
調整車寸法 (mm)
はじめに
超剛性の本体設計により、安定し、変形せず。両持ちの砥石ベアリング主軸を搭載、高速研削に対応できます。CNC1~6軸搭載可能で、いろんな加工ニーズを対応可能です。幅の広い砥石を使用し、量産能率を大幅に上がります。
特徴

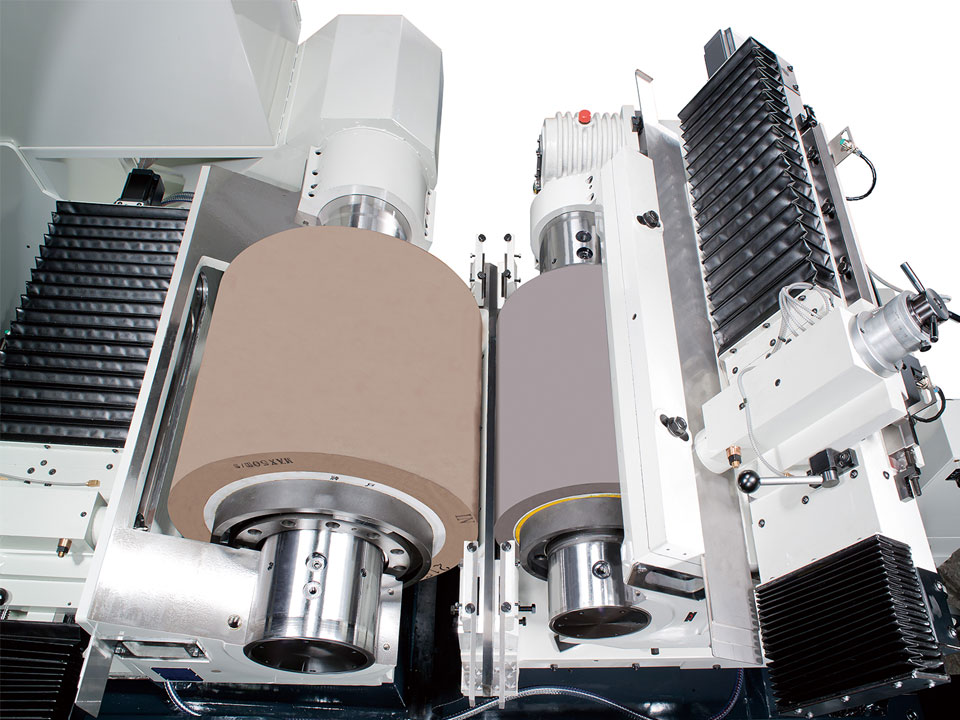

ベアリング主軸
両持ち式ベアリング主軸で、砥石の研削面を平均させ、切削時、主軸が両端に。

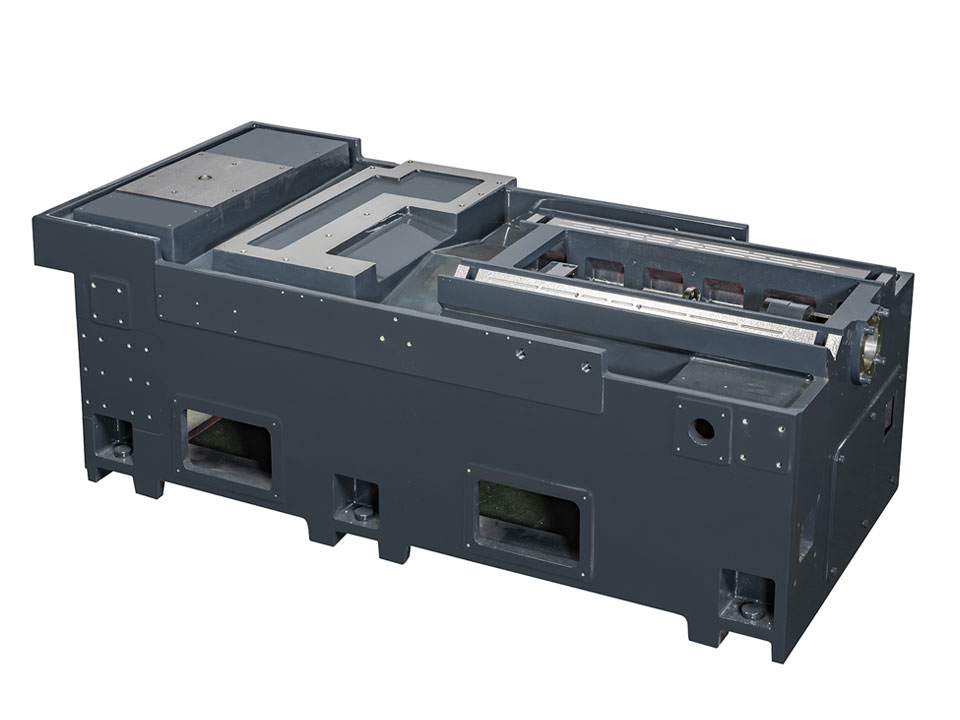

切込みスライド
一V一平のスライドは、切込み安定性を向上します。スライドはキサゲされ、摩擦を減らし、高精度の寸動ができます。

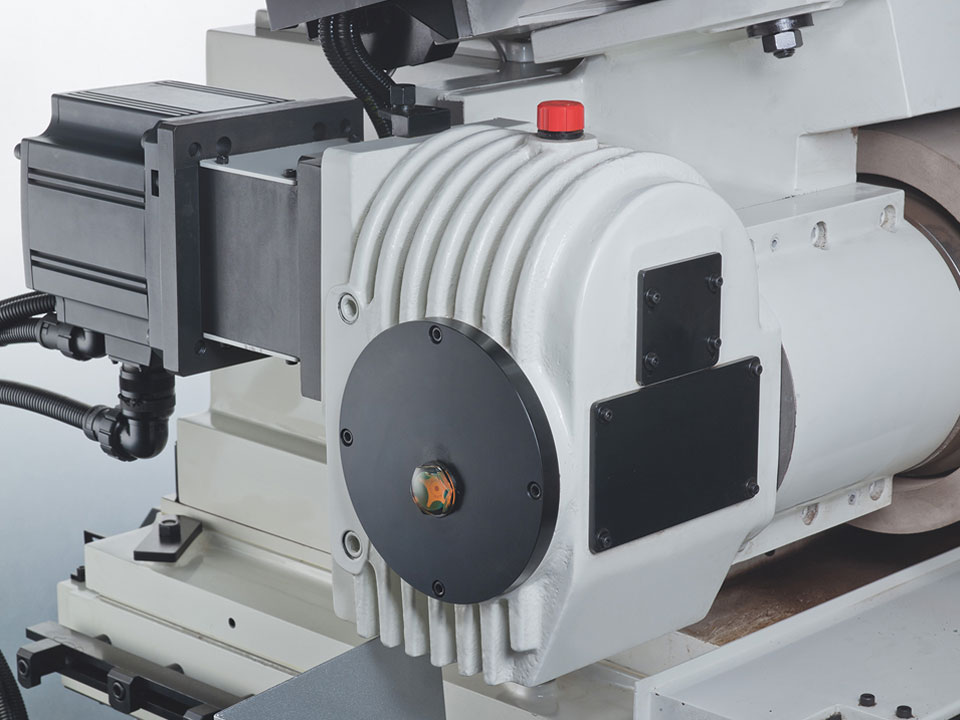

調整車伝動
調整可能なウォームギアボックス、バックラッシュの問題を改善し、伝動能率及び耐用性を上がります。

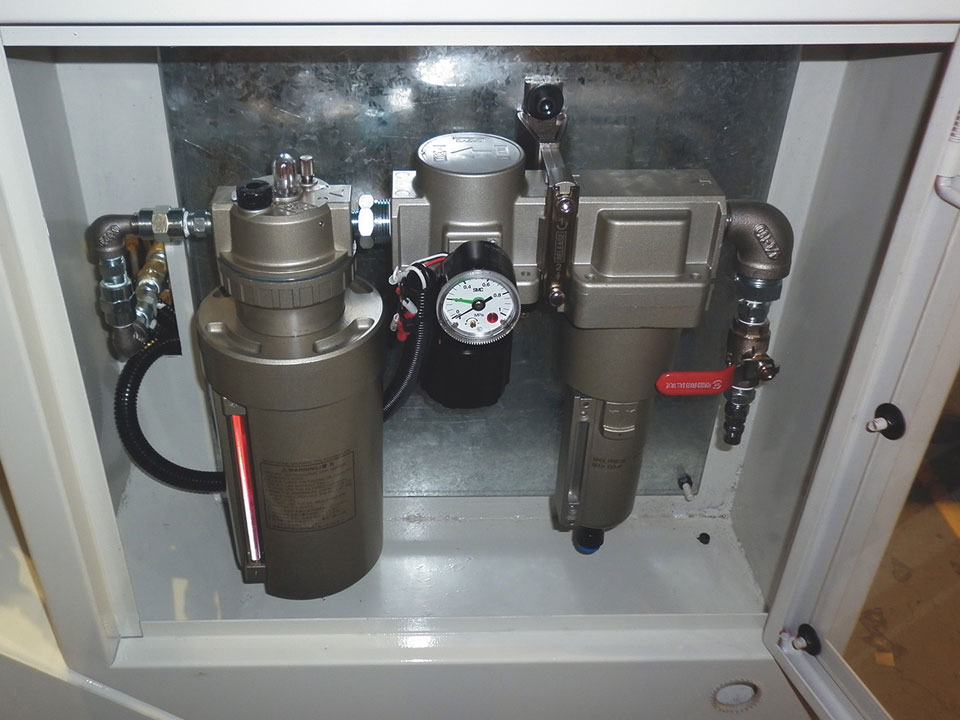

潤滑装置
オイルミストで砥石主軸を潤滑、清潔、冷却。
規格
| 型式 | PCB-6050 | PCB-6060 | |
|---|---|---|---|
| 研削砥石 | |||
| 研削能力(標準) | Ø1~Ø150 mm | ||
| 砥石寸法 (O.D. x width x I.D.) | Ø610 x 510 x Ø355.6 mm | Ø610 x 610 x Ø355.6 mm | |
| 砥石周速度 | 40 M/s (opt. 45 M/s) | ||
| 砂輪修整裝置 | シングルポイントドレス装置 / ロータリードレス装置（特殊仕様､オプション） | ||
| 調整車 | |||
| 砥石寸法 (O.D. x width x I.D.) | Ø405 x 510 x Ø254 mm | Ø405 x 610 x Ø254 mm | |
| 調整車回転数 | 10~200 r.p.m. (variable speed) | ||
| 傾斜角度 | ±5° | ||
| 調整車旋回角度 | ±2° | ||
| 調整車旋回角度 | ±5° | ||
| 前後微調整 | |||
| 調整車ドレッサーOffset | |||
| 滑板 | |||
| 上下スライド | |||
| 上下スライド | |||
| 駆動モーター | |||
| 駆動モーター | 50HP x 4P (37 kW) | ||
| 駆動モーター | 5 kW servo motor | ||
| 滑板潤滑 | |||
| 冷却液ポンプ | 1HP x 2P (0.75 kW) | ||
| 潤滑方式 | |||
| 研削砥石 | オイルミスト式 | オイルミスト式 | |
| 調整車 | グリス式 | グリス式 | |
| 滑板潤滑 | 強制潤滑自動給油 (LUBE) | ||
| 制御 | |||
| 制御 | FANUC | ||
| タンク | |||
| クーラントタンク | 140 L | ||
| 砥石主軸オイルミスト潤滑装置 | |||
| 滑板潤滑 | 4 L | ||
| 機械重量 | |||
| 正味重量 | 13000 kgs | ||
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム x 1
- 研削砥石 x 1
- 調整車 x 1
- 研削砥石フランジ (主軸一体式) x 1
- 調整車フランジ (主軸一体式) x 1
- 標準通過式研削台とブレード x 1
- 標準停止式研削台とブレード x 1
- ドレスダイヤツール x 2
- 電気箱標準付属品 x 1
- 砥石主軸オイルミスト潤滑装置 x 1
- 標準クーラントタンク x 1
- 作業灯 x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- ロータリードレス装置
- ロータリーダイヤ
- 研削砥石交換装置
- ジブクレーン
- 手動式砥石バランサー（振動計）
- 自動供給排出装置
- フィードバック スケール
- マグネットセパレーター
- ペーパーフィルター
- スピクロン
- オイルミストコレクター
- 研削液冷却装置
