PCB
CNC シリーズ
Dia. Ø1~80
研削能力 (mm)
Ø455 x 205/255 x Ø228.6
砥石寸法 (mm)
Ø260 x 205/255 x Ø101.6
調整車寸法 (mm)
はじめに
豊富な研削盤設計経験を持ち、PALMARYの新世代のCNCベアリングタイプセンタレスは登場しました。長年を経た開発及びテストで、完璧な操作表現で、高精度のニーズを満足します。
特徴
高精度
高精度、剛性のフルスペックベアリングタイプCNCセンタレス研削盤、多様な加工ニーズに対応できます。
高剛性
本体、構造は最適な配置で、安定性の高い機械になります。

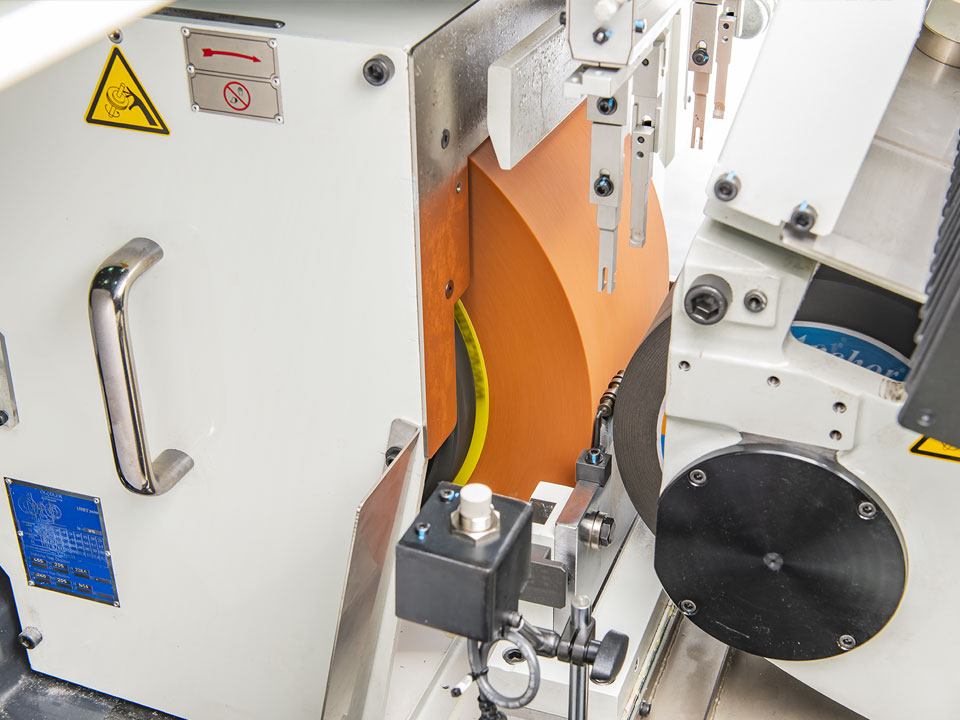

ベアリング主軸仕様
片側持ち式ローラーベアリング主軸、研削をさらにスムーズ、精密に。

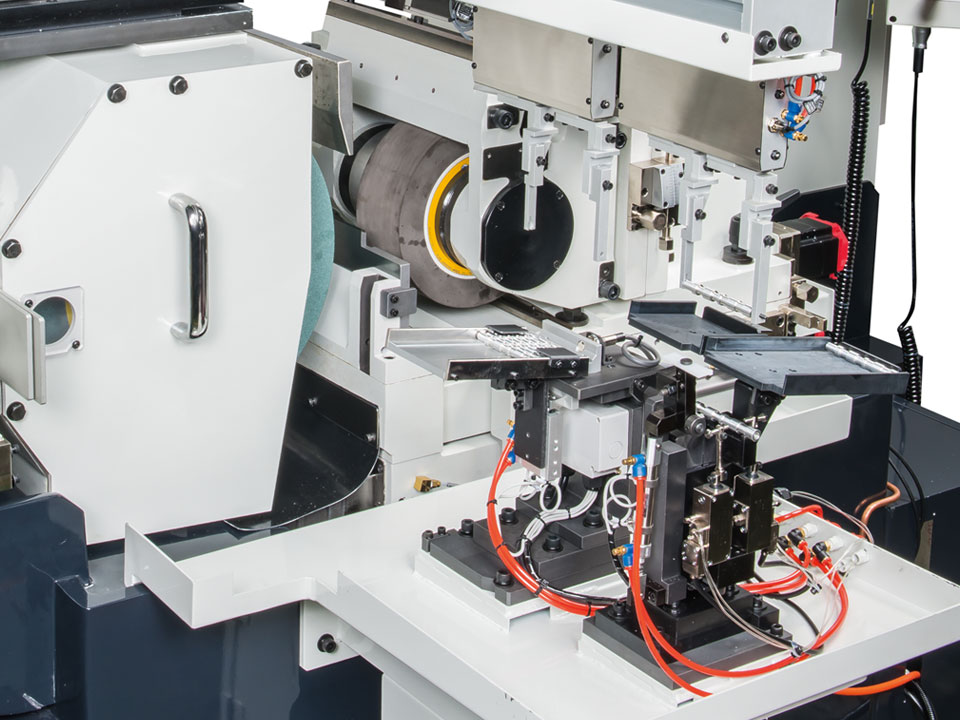

自動化
多様性のある高速ローディング装置を搭載。
規格
| 型式 | PCB-4520 | PCB-4525 | |
|---|---|---|---|
| 研削砥石 | |||
| 研削能力(標準) | Ø1~Ø80 mm | ||
| 砥石寸法 (O.D. x width x I.D.) | Ø455 x 205 x Ø228.6 mm | Ø455 x 255 x Ø228.6 mm | |
| 砥石周速度 | 45 M/s | ||
| 砂輪修整裝置 | シングルポイントドレス装置 / (オプション)ロータリードレス装置 | ||
| 潤滑方式 | オイルミスト | ||
| 調整車 | |||
| 砥石寸法 (O.D. x width x I.D.) | Ø260 x 205 x Ø101.6 mm | Ø260 x 255 x Ø101.6 mm | |
| 調整車回転数 | 10~300 r.p.m. (無断変速) | ||
| 傾斜角度 | ±5° | ||
| 調整車旋回角度 | ±0.5° | ||
| 調整車旋回角度 | ±5° | ||
| 調整車ドレッサーOffset | 0～15 mm | ||
| 滑板 | |||
| 上下スライド | 角形スライド、ボールねじ+減速機 | ||
| 駆動モーター | |||
| 研削砥石 | 15HP x 4P (11 kW) / OPT. 20HP x 4P(15 kW) | ||

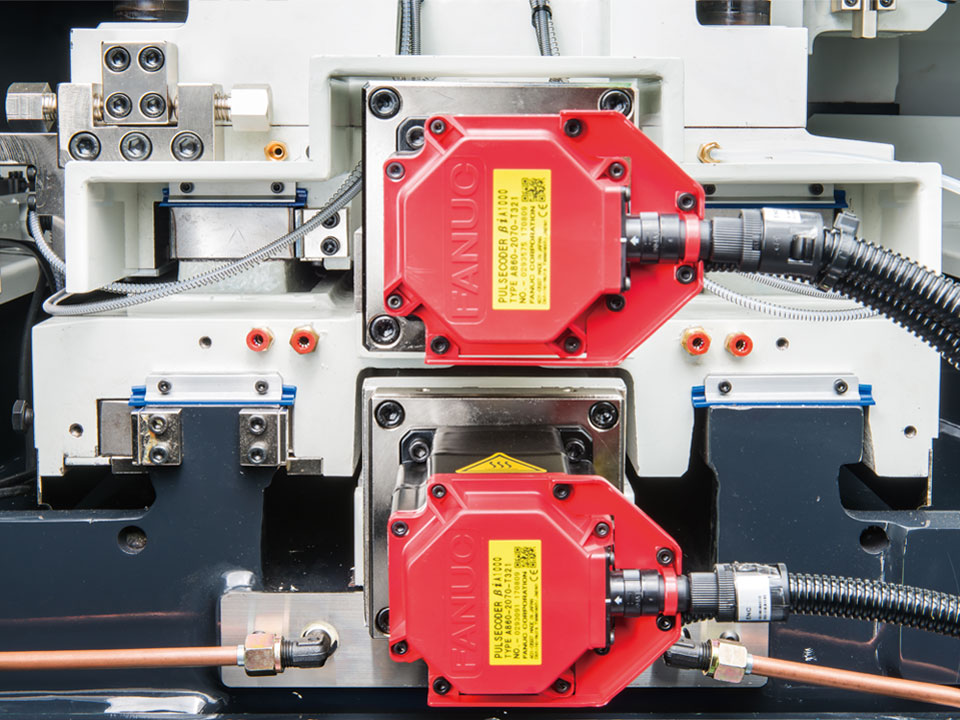

| 調整車 | 2 kW サーボモータ | ||
| 冷却液ポンプ | 0.186 (砥石冷却) / 0.093 (砥石ドレス) | ||
| 潤滑 | |||
| 研削砥石 | オイルミスト式 | ||
| 調整車 | グリス式 | ||
| 滑板潤滑 | 強制潤滑自動給油 (LUBE) | ||
| 制御 | |||
| 制御 | FANUC | ||
| タンク | |||
| クーラントタンク | 170 L | ||
| 砥石主軸オイルミスト潤滑装置 | 1.0 L | ||
| 滑板潤滑 | 4.0 L | ||
| 機械重量 | |||
| 正味重量 | 3800 kgs | ||
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム x 1
- 調整車と調整車フランジ x 1
- 砥石と砥石フランジ x 1
- 標準停止式研削台 x 1
- 停止式ブレード x 1
- 標準通過式研削台 x 1
- 通過式ブレード x 1
- ダイヤドレッサー (4 pcs/set) x 1
- 電気箱標準付属品 x 1
- 主軸潤滑装置 x 1
- 標準クーラントタンク(ポンプ付) x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- ロータリードレス装置
- ロータリーダイヤ
- 砥石バランス台＆アーバー
- ジブクレーン
- フィードバック スケール
- 定寸装置
- 自動供給排出装置
- マグネットセパレーター
- ペーパーフィルター
- スピクロン
- オイルミストコレクター
- 研削液冷却装置
- フルカバー
