OIG
CNC シリーズ
Ø150 mm
研削内面範囲
200 / 350 / 500 mm
ワーク最大長さ
480 mm
最大ストローク ( X / Z )
はじめに

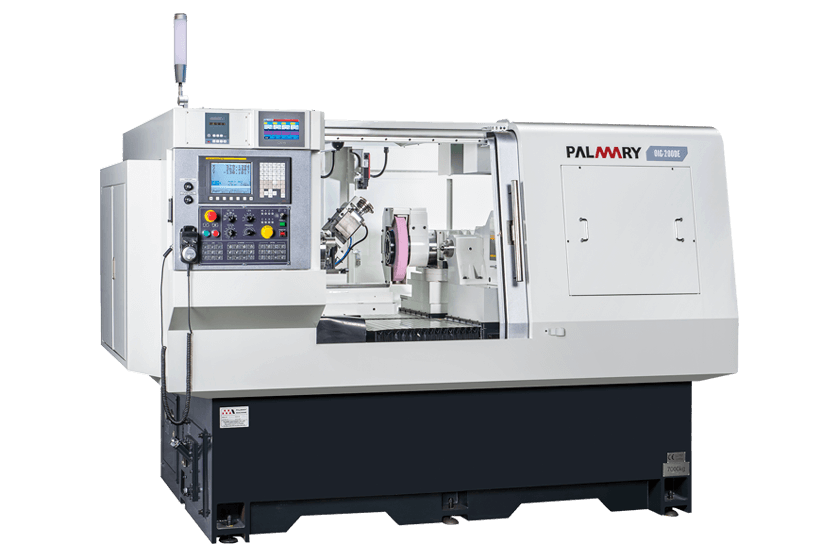

PALMARYの新世代の内径研削盤は、高剛性か美しい外観を持つ本体に、先進なCNCコントローラーを搭載する内径研削盤は、新たに領域に入ります！
高級鋳物で作った本体は、長期渡っても、変形の恐れがありません。精密なユニットで、優れる加工精度ができます。
特徴

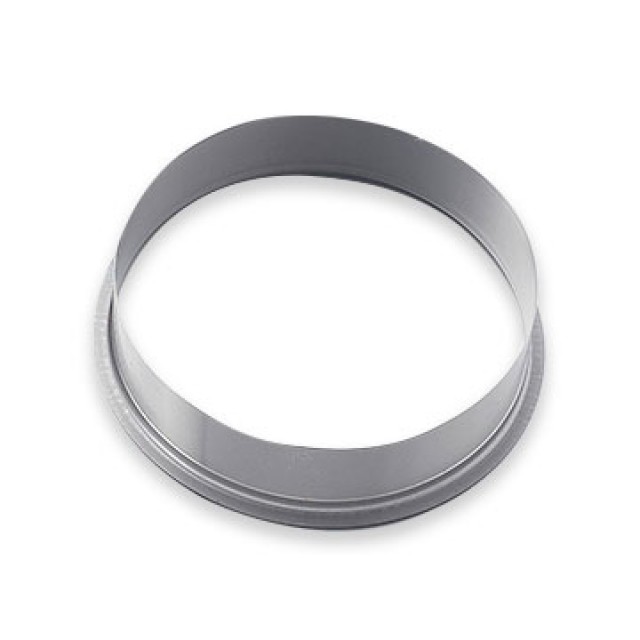

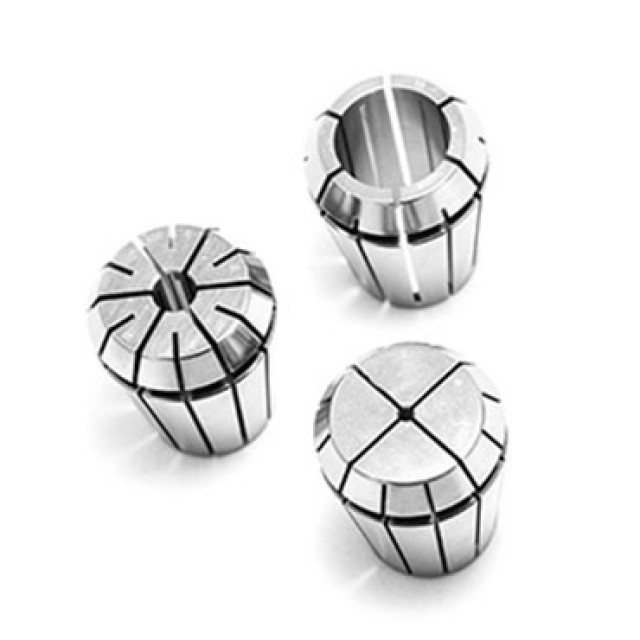

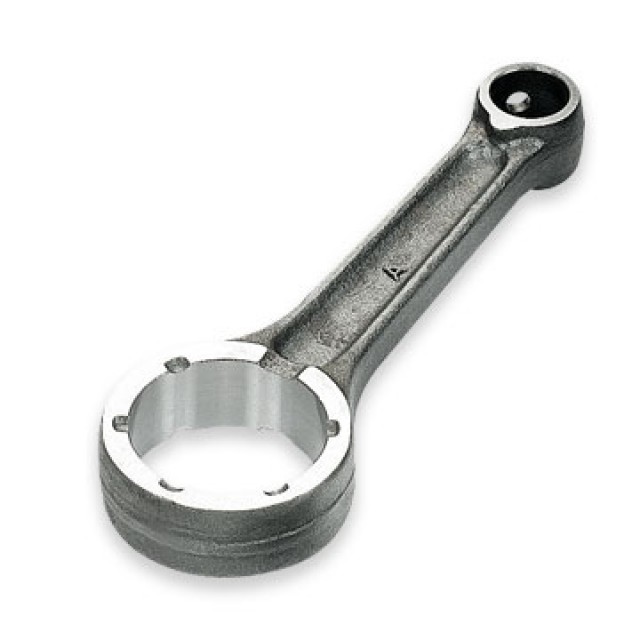

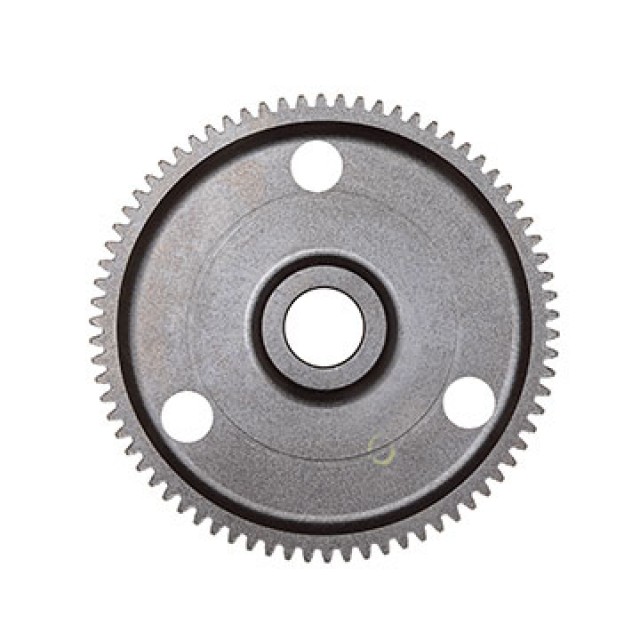

研削（OIG-200）
標準付属品に内径研削用主軸一本が付属され、内径、端面、外径の一回研削を対応できます。
自動化操作

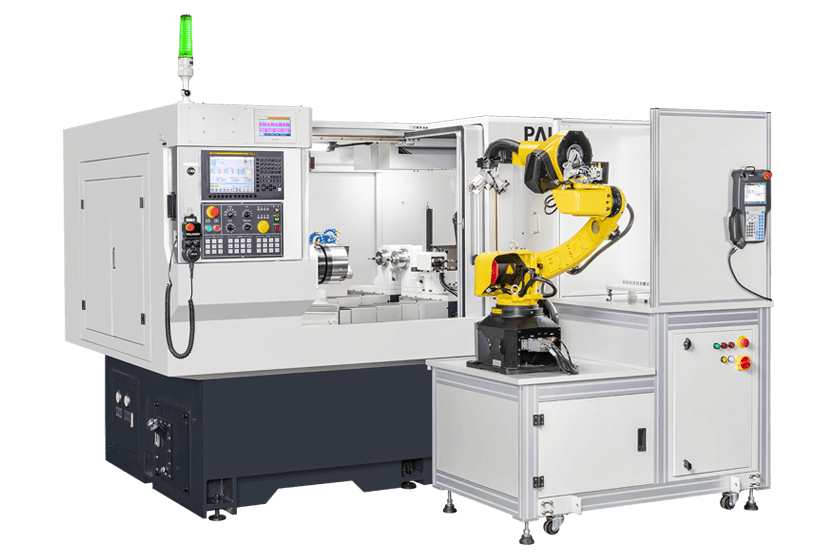

量産の場合、自動供給などの自動化設備も搭載可能。
スライド
スライドはリニアガイドでスムーズかつ安定に作動します。
加工位置決め精度
切込軸にリニアスケールを取り付け、加工位置決め精度を向上させます。
規格
| 型式 | OIG-200 | OIG-200L35 | OIG-200L50 |
|---|---|---|---|
| 能力 | |||
| 最大夾持外徑 | Ø200 mm | ||
| 最大研削内径範囲 | Ø150 mm | ||
| 最大加工可能ワーク長さ | 200 mm | 350 mm | 500 mm |
| 内研砥石軸 | |||
| 主軸外徑 | Ø90 mm | ||
| 主軸回転速 | 10000~50000 r.p.m. | ||
| テーブル - X axis | |||
| 快移速度 | 10 M/min | ||
| 最大ストローク | 480 mm | ||
| 最小設定值 | 0.001 mm | ||
| テーブル - Z axis | |||
| 快移速度 | 10 M/min | ||
| 最大ストローク | 480 mm | 450 mm | 710 mm |
| 最小設定值 | 0.001 mm | ||
| 工作主軸 | |||
| 旋回角度 | +7° ~ -8° | +1° ~ -1° | +1° ~ -1° |
| センタ― | MT 6 | ||
| 主軸回転数 (無段調整) | 0~500 / 0~800 r.p.m. | ||
| 最大負荷 (ワーク治具込) | 50 kgs | ||
| モーター | |||
| 砥石モーター | 1.5 kW | 1.5 kW/opt. 2.25 kW | 1.5 kW/opt. 2.25 kW |
| 主軸台モーター | 0.75 kW | 2.25 kW | 2.25 kW |
| X軸サーボ | 1.8 kW | ||
| Z軸サーボ | 1.8 kW | 1.8 kW | 4.4 kW |
| 油圧ポンプ | 0.75 kW | ||
| 研削液ポンプ | 0.09 kW | ||
| 容量 | |||
| 研削液 | 70 L | ||
| 機械重量 | |||
| 正味重量 | 4700 kgs | 5000 kgs | 5700 kgs |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム x 1
- フルカバー x 1
- 砥石主軸 x 1 (10000〜50000 r.p.m. 択一)
- リニアスケール (X軸) x 1
- ダイヤモンドドレッサー x 1
- ベルトテンション自動調整装置 x 1
- 電気箱標準付属品 x 1
- 標準クーラントタンク(ポンプ付) x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- 予備砥石主軸
- ロータリードレッサー（CBN砥石用）
- 三つ爪チャック
- 油圧三つ爪チャック
- ギアー快速チャック
- 生爪切削装置
- ギャップコントローラー
- 砥石軸オイルミスト給油装置
- マグネットセパレーター
- ペーパーフィルター
- 集塵カーバー
