OIG
CNC シリーズ
Ø150 mm
研削内面範囲
200 / 350 mm
ワーク最大長さ
480 / 450 / 450 mm
最大ストローク ( X / Z / Y )
はじめに
PALMARYの新世代の内径研削盤は、高剛性か美しい外観を持つ本体に、先進なCNCコントローラーを搭載する内径研削盤は、新たに領域に入ります！
高級鋳物で作った本体は、長期渡っても、変形の恐れがありません。精密なユニットで、優れる加工精度ができます。
特徴

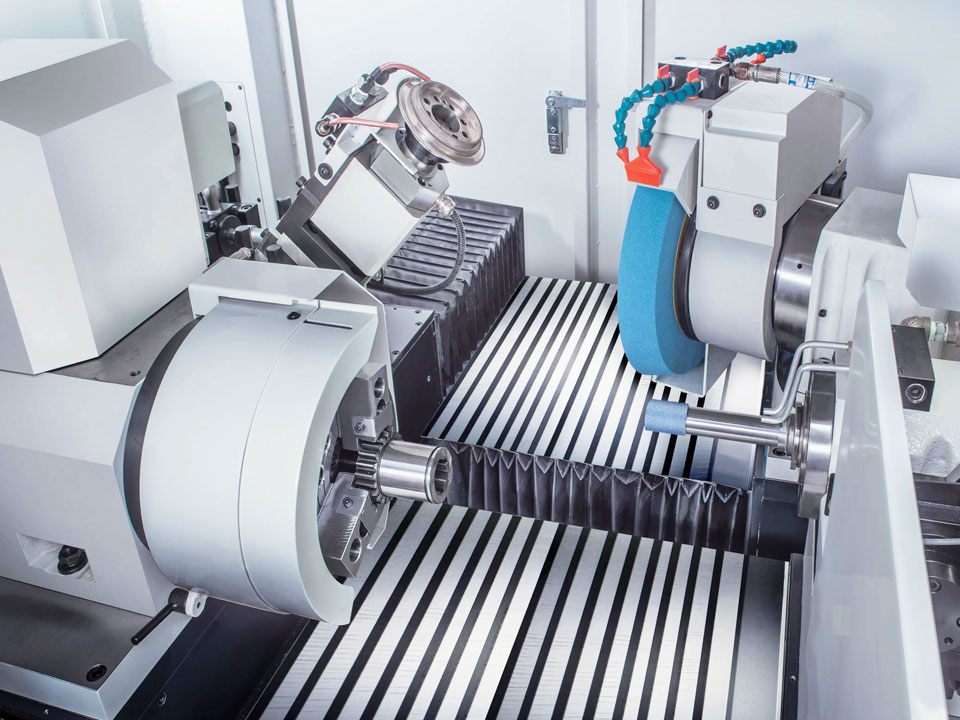

研削（OIG-200DE）

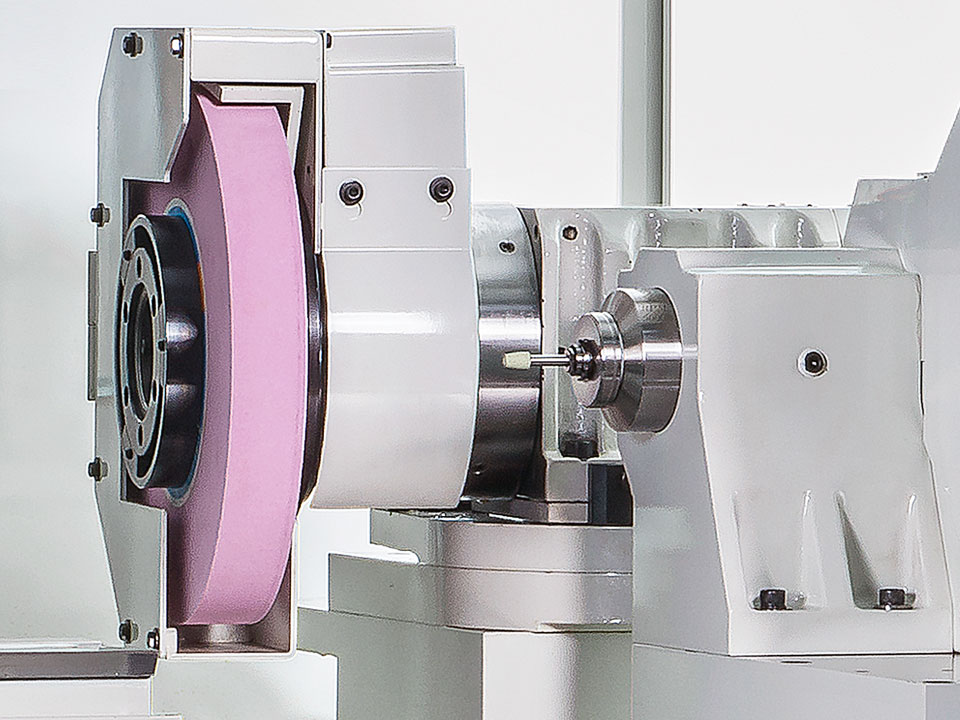

標準付属品に内径研削用主軸一本、外径研削主軸一本が付属され、内径、端面、外径の一回研削を対応できます。

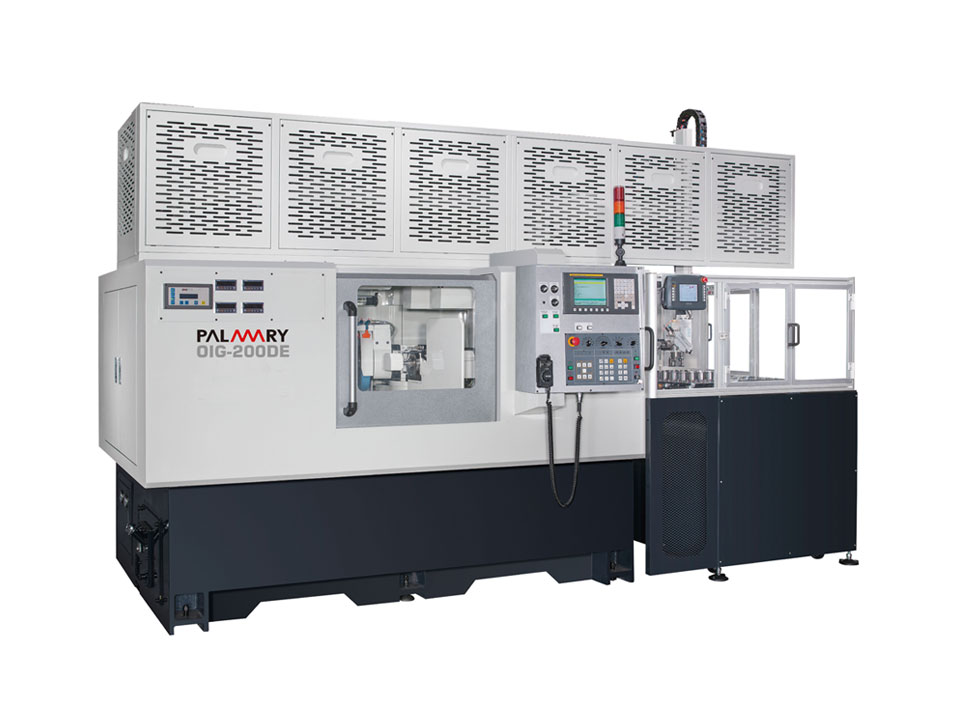

自動化操作
量産の場合、自動供給などの自動化設備も搭載可能。
スライド
スライドはリニアガイドでスムーズかつ安定に作動します。
加工位置決め精度
切込軸にリニアスケールを取り付け、加工位置決め精度を向上させます。
規格
| 型式 | OIG-200DE | OIG-200DEL35 | |
|---|---|---|---|
| 能力 | |||
| 最大夾持外徑 | Ø200 mm | ||
| 最大研削内径範囲 | Ø150 mm | ||
| 最大加工可能ワーク長さ | 200 mm | 350 mm | |
| 内研砥石軸 - Z axis | |||
| 主軸外徑 | Ø90 mm | ||
| 主軸回転速 | 10000~50000 r.p.m. | ||
| 外研砥石軸 - Y axis | |||
| 主軸外徑 | Ø90 mm | ||
| 週速度 | 30 M/s | ||
| 主軸回転速 | 1880 / 2090 r.p.m. | ||
| テーブル - X axis | |||
| 快移速度 | 10 M/min | ||
| 最大ストローク | 480 mm | ||
| 最小設定值 | 0.001 mm | ||
| テーブル - Z axis | |||
| 快移速度 | 10 M/min | ||
| 最大ストローク | 450 mm | ||
| 最小設定值 | 0.001 mm | ||
| テーブル - Y axis | |||
| 快移速度 | 10 M/min | ||
| 最大ストローク | 310 mm | ||
| 最小設定值 | 0.001 mm | ||
| 工作主軸 | |||
| 旋回角度 | +7°～-8° | +1° ~ -1° | |
| センタ― | MT 6 | ||
| 主軸回転数 (無段調整) | 0~500 / 0~800 r.p.m. | ||
| 最大負荷 (ワーク治具込) | 35 kgs | 50 kgs | |
| モーター | |||
| 砥石モーター - Z axis | 1.5 kW | ||
| 砥石モーター - Y axis | 4 kW | ||
| 主軸台モーター | 0.75 kW | 2.25 kW | |
| X軸サーボ | 1.8 kW | ||
| Z軸サーボ | 1.8 kW | ||
| Y軸サーボ | 1.8 kW | ||
| 油圧ポンプ | 0.75 kW | ||
| 研削液ポンプ | 0.09 kW | ||
| 容量 | |||
| 研削液 | 70 L | ||
| 機械重量 | |||
| 正味重量 | 6000 kgs | 6300 kgs | |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- CNC コントローラ
- 油圧ユニット
- クーラントユニット
- ダイヤドレッサー
- フルカバー x 1
- ベルト自動テンション調整装置
- X軸リニアスケール
- 砥石主軸 (10000〜50000r.p.m.) 、外径砥石主軸各一本を選び (OIG-200DE適用)
- 工具と工具箱
特別
付属品
付属品
- 予備砥石主軸
- ロータリードレッサー（CBN砥石用）
- 三つ爪チャック
- 油圧三つ爪チャック
- ギアー快速チャック
- 生爪切削装置
- ギャップコントローラー
- 砥石軸オイルミスト給油装置
- マグネットセパレーター
- ペーパーフィルター
- 集塵カーバー
