OIG
CNC系列
Ø150 mm
最大研磨內徑
200 / 350 / 500 mm
最大長度
480 mm
X軸 / Z軸行程
簡介
大光長榮新一代CNC內圓磨床系列，以完美的機械結構設計，優雅的造型，搭配先進CNC控制器，將內圓磨床技術帶進另一個新領域。
機械結構體採用高級鑄件製成，長久無變形之虞。全機精密結構，保證讓您擁有最佳研磨精度。
特色

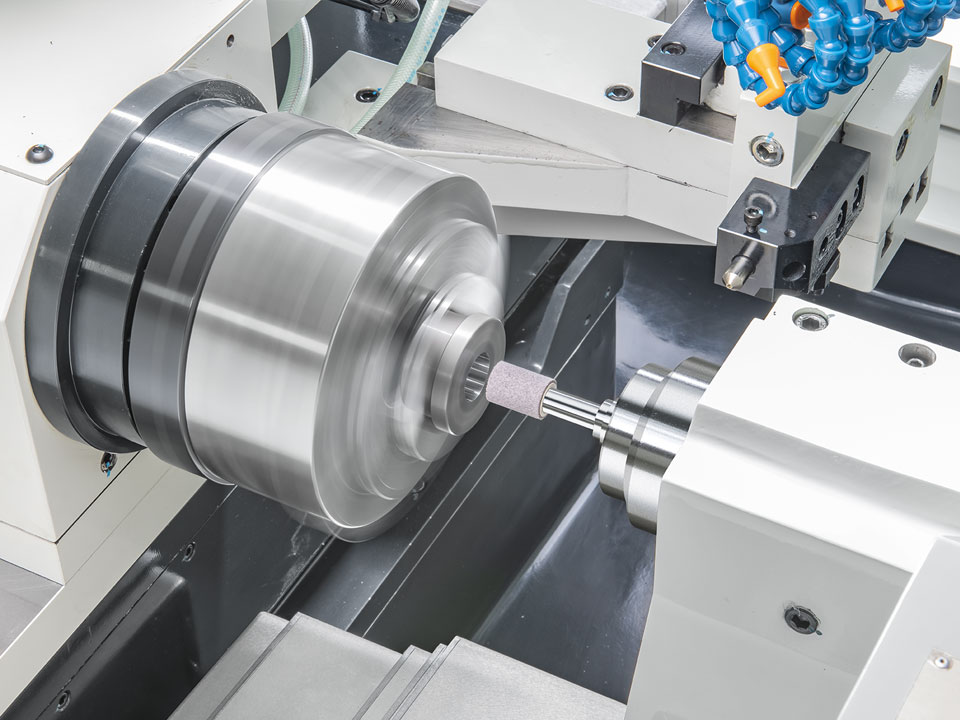

研磨應用 (OIG-200 機種)
此機種標配一支內研砂輪主軸可應用於各式需求，適合內孔、端面與外徑一次設定研磨。

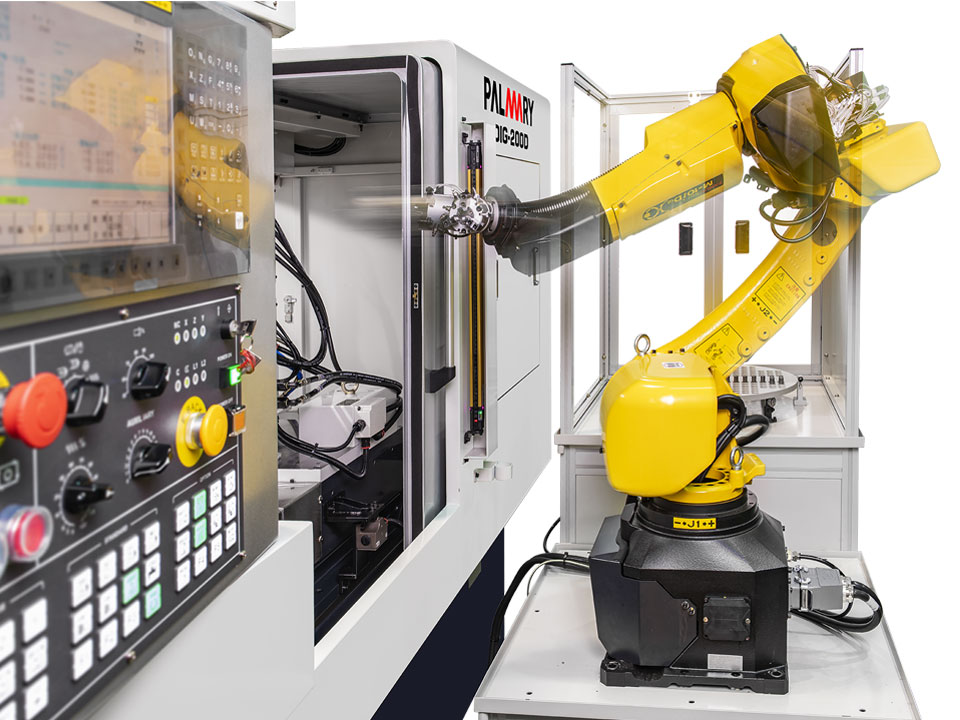

自動化操作
若須大量生產時，可另外選配自動送收料等自動化生產設備。

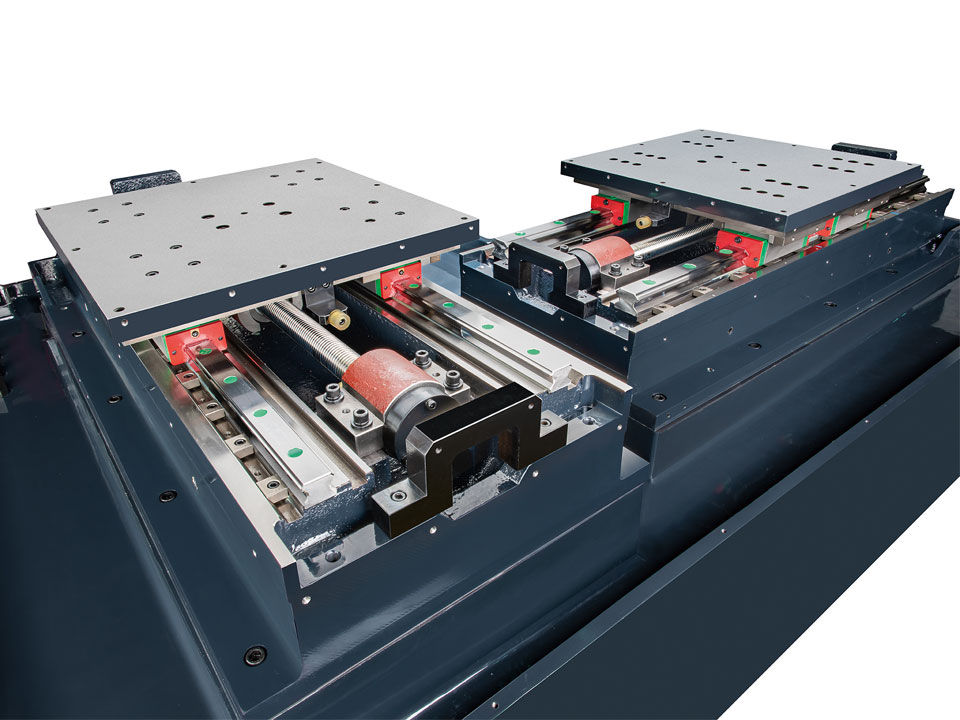

滑台
滑台採用線性滾柱滑軌確保順暢且穩定運動。

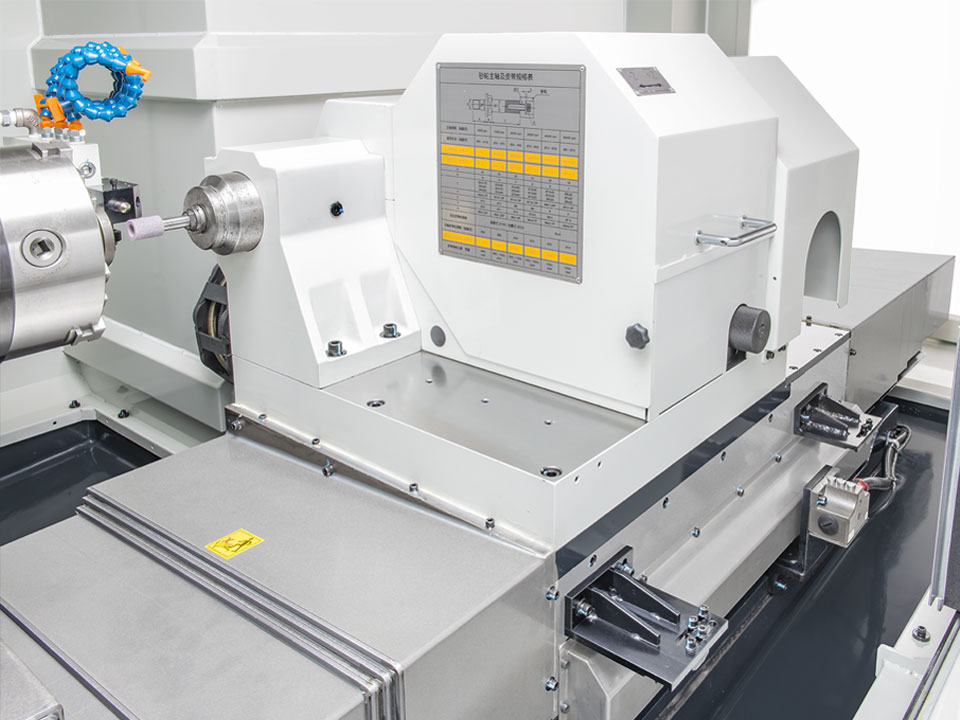

加工定位精度
進刀軸搭配光學尺模組，提高加工定位精度。
規格
| 機種 | OIG-200 | OIG-200L35 | OIG-200L50 |
|---|---|---|---|
| 能力 | |||
| 最大夾持外徑 | Ø200 mm | ||
| 最大研磨內徑 | Ø150 mm | ||
| 研磨工件最大長度 | 200 mm | 350 mm | 500 mm |
| 砂輪主軸 | |||
| 主軸外徑 | Ø90 mm | ||
| 轉速 | 10000~50000 r.p.m. | ||
| X軸工作台 | |||
| 快移速度 | 10 M/min | ||
| 行程 | 480 mm | ||
| 最小設定值 | 0.001 mm | ||
| Z軸工作台 | |||
| 快移速度 | 10 M/min | ||
| 行程 | 480 mm | 450 mm | 710 mm |
| 最小設定值 | 0.001 mm | ||
| 工作主軸頭 | |||
| 旋轉角度 | +7° ~ -8° | +1° ~ -1° | +1° ~ -1° |
| 頂針斜度 | MT 6 | ||
| 主軸轉速 | 0~500 / 0~800 r.p.m. | ||
| 工作主軸負荷 (含夾具) | 50 kgs | ||
| 馬達 | |||
| 砂輪主軸 | 1.5 kW | 1.5 kW/選配 2.25 kW | 1.5 kW/選配 2.25 kW |
| 工作主軸 | 0.75 kW | 2.25 kW | 2.25 kW |
| X軸進給滑台 | 1.8 kW | ||
| Z軸進給滑台 | 1.8 kW | 1.8 kW | 4.4 kW |
| 油壓泵浦 | 0.75 kW | ||
| 切削液泵浦 | 0.09 kW | ||
| 箱量 | |||
| 冷卻水箱 | 70 L | ||
| 機械重量 | |||
| 淨重 | 4700 kgs | 5000 kgs | 5700 kgs |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 全罩鈑金 x 1
- 砂輪主軸 x 1 (10000〜50000 r.p.m. 任選一支)
- 光學尺 (X軸) x 1
- 鑽石修刀 x 1
- 皮帶張力自動調整裝置 x 1
- 電氣箱標準配件 x 1
- 水箱含泵浦 x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 備用砂輪主軸
- 滾輪修整裝置 (CBN砂輪用)
- 三爪夾頭
- 油壓三爪夾頭
- 齒輪快速夾具
- 軟爪車削裝置
- 防撞裝置
- 砂輪軸噴霧給油裝置
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 油霧回收機
