簡介
秉持豐富無心磨床設計製造經驗，大光長榮推出新一代CNC培林式無心磨床。
全新的床身與結構設計、主軸採用精密級軸承、修整座結構的剛性提升，經由不斷研發與測試，以完美的操控表現，展現高精度要求。
全自動六軸數值控制系統，對應各種加工需求。搭配多樣的自動化上下料裝置，可實現無人生產。
特色
高精度、高剛性的結構設計

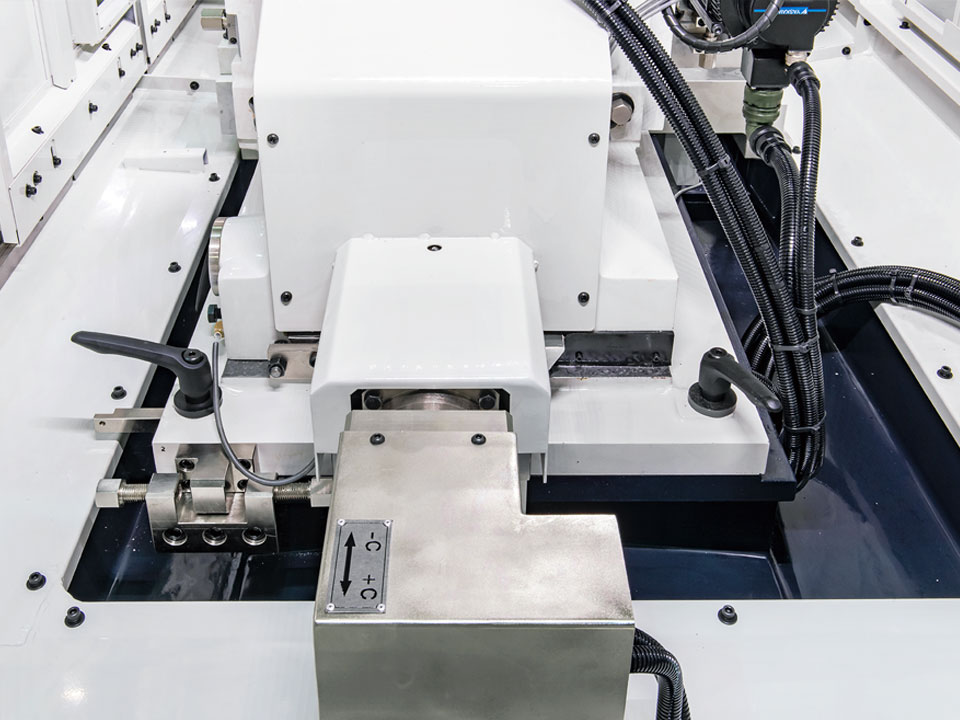

床身採用高級米漢納鑄鐵製成，經燒炖處理及時效處理後再加工。機體材質穩定，無變形之慮，耐磨耗性優異。 床身、結構支持肋等採最佳配置，提高剛性且精度穩定。滑板採用方形硬軌與滾針軸承的設計，提升加工中的抵抗力兼具微量進給的特性。
主軸設計採用超精密複列式滾柱軸承
主軸使用超精密複列式滾柱軸承，具備高度剛性的單持式設計。 選用精密級軸承兼具高精度、高剛性的特性以實現加工中的穩態。

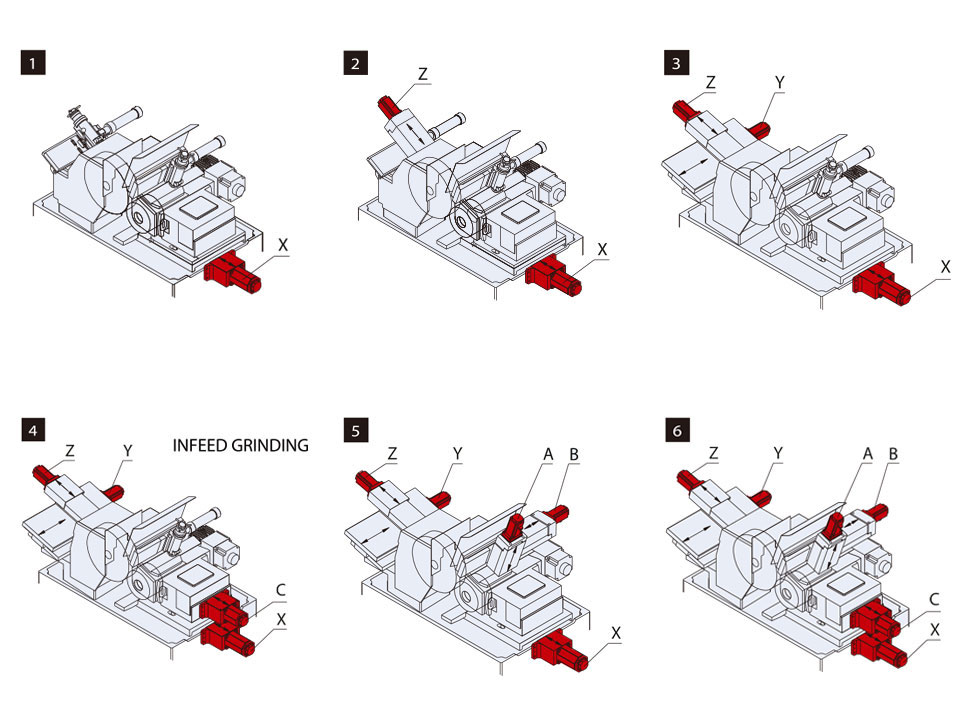

全自動六軸控制
六軸控制可以對應自動化生產(搭配四軸ROBOT裝置)與多樣化加工的需求。 實現高操作性能，送料裝置也可配置尺寸量測裝置。

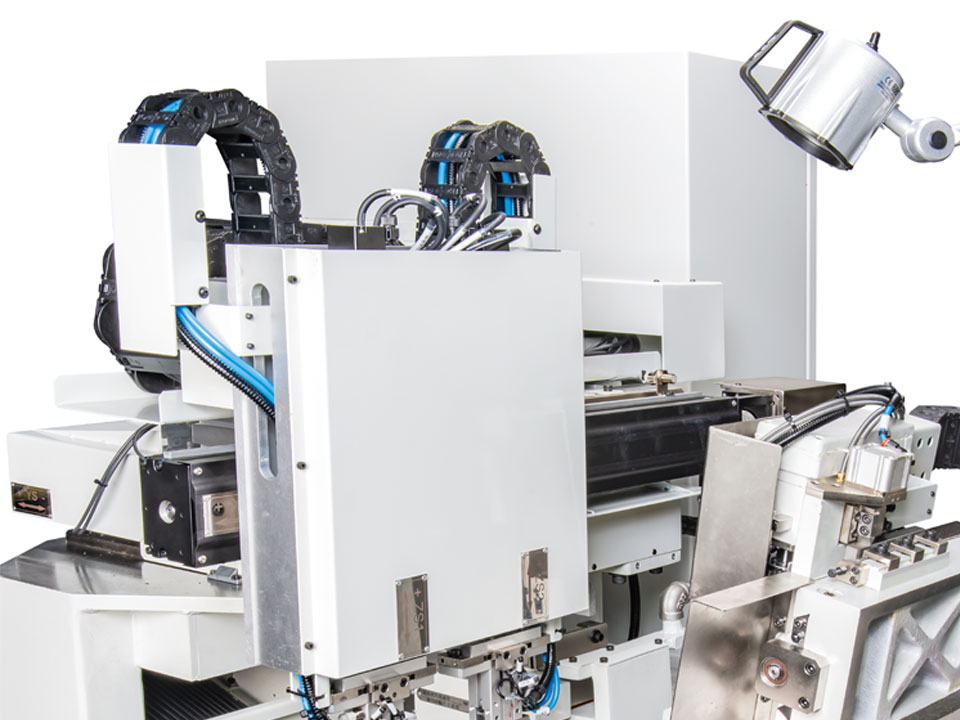

可搭配自動化送收料裝置，具四軸控制的ROBOT
對話式人機介面，具圖型操作、快速設定的使用體驗，節省設備調整的作業時間，提高設備的加工稼動率增加產能。
規格
| 機種 | PCB-3010 | PCB-3015 |
|---|---|---|
| 砂輪 | ||
| 研磨範圍 | Ø0.3~Ø25 mm | |
| 尺寸 (外徑 x 寬 x 內徑) | Ø305 x 100 x Ø177.8 mm | Ø305 x 150 x Ø177.8 mm |
| 周速度 | 45 M/s | |
| 修整裝置 | 單點式修整裝置 | |
| 調整輪 | ||
| 調整輪尺寸 (外徑 x 寬 x 內徑) | Ø205 x 100 x Ø90 mm | Ø205 x 150 x Ø90 mm |
| 轉速 | 10~200 r.p.m. (variable) | |
| 傾斜角度 | ±5° | |
| 旋轉角度 | ±0.5° | |
| 修整座旋轉角度 | ±5° | |
| 修整座OFFSET | 0～5 mm | |
| 最大行程 | ||
| X軸 | 100 mm | |
| C軸 | 60 mm | |
| Z軸 | 45 mm | |
| Y軸 | 120 mm | 170 mm |
| A軸 | 35 mm | 35 mm |
| B軸 | 120 mm | 170 mm |
| 馬達 | ||
| 砂輪 | 3.7 kW | 5.5 kW |
| 調整輪 | 0.75 kW | |
| 滑板潤滑 | 0.03 kW | |
| 滑板潤滑 | 0.093 kW (砂輪冷卻/修整冷卻) | |
| 容量 | ||
| 冷卻水箱 | 100 L | |
| 砂輪主軸油氣潤滑裝置 | 1.0 L | |
| 滑板潤滑裝置 | 4.0 L | |
| 機械重量 | ||
| 淨重 | 2100 kgs | 2200 kgs |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 調整輪與調整輪法蘭 x 1
- 砂輪與砂輪法蘭 x 1
- 通過式標準刀架 x 1
- 通過式刀片 x 1
- 停止式標準刀架 x 1
- 停止式刀片 x 1
- 鑽石修刀 (2支/組) x 1
- 電氣箱標準配件 x 1
- 砂輪主軸油霧潤滑裝置 x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 鑽石滾輪修整裝置
- 鑽石修整滾輪
- 平衡台及棒
- 砂輪天車吊架
- 光學尺裝置
- 外徑自動量測裝置
- 自動送收料裝置
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 水力分離機
- 油霧回收機
- 水溫冷卻機
- 全罩鈑金
