VIG
CNC シリーズ
Ø200 mm
チャック寸法
150 mm
ワーク最大長さ
100 kgs
最大ワーク荷重
はじめに
「完璧な品質」へ追求し続ける企業伝統を貫き、デザインと高性能を融和する機械は、PALMARYのこだわりを表します。
機械本体はミーハナイト鋳物で作り、焼鈍処理及び時効処理を行い、安定性がよく、変形の恐れがありません。
特徴

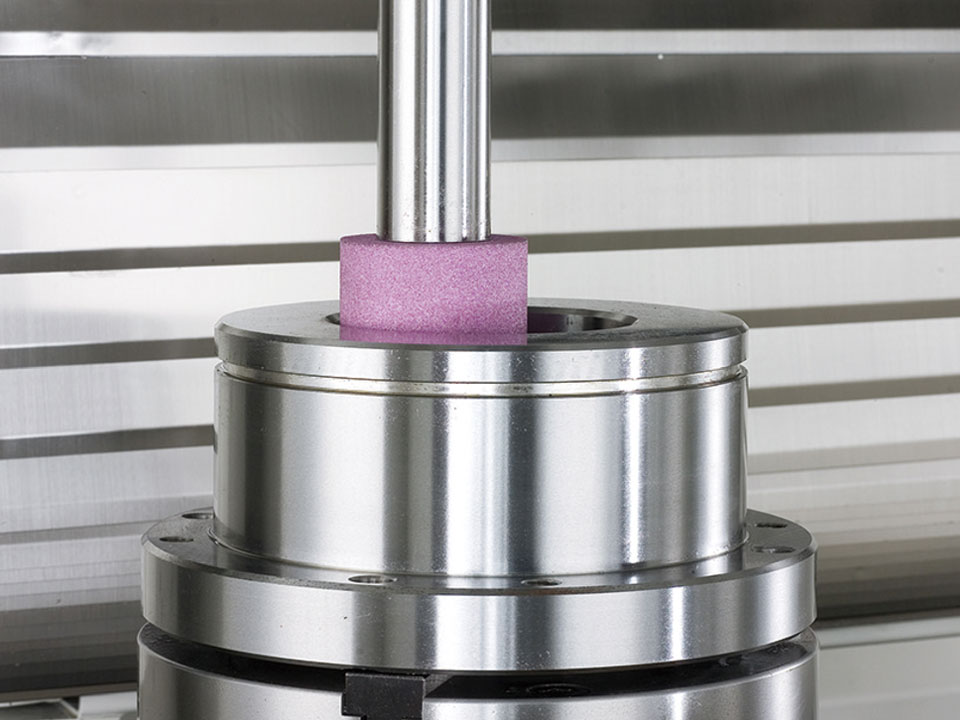

高精度の加工
チャック、ワークの重さからの振動、振れはないので、研削精度は影響されません。

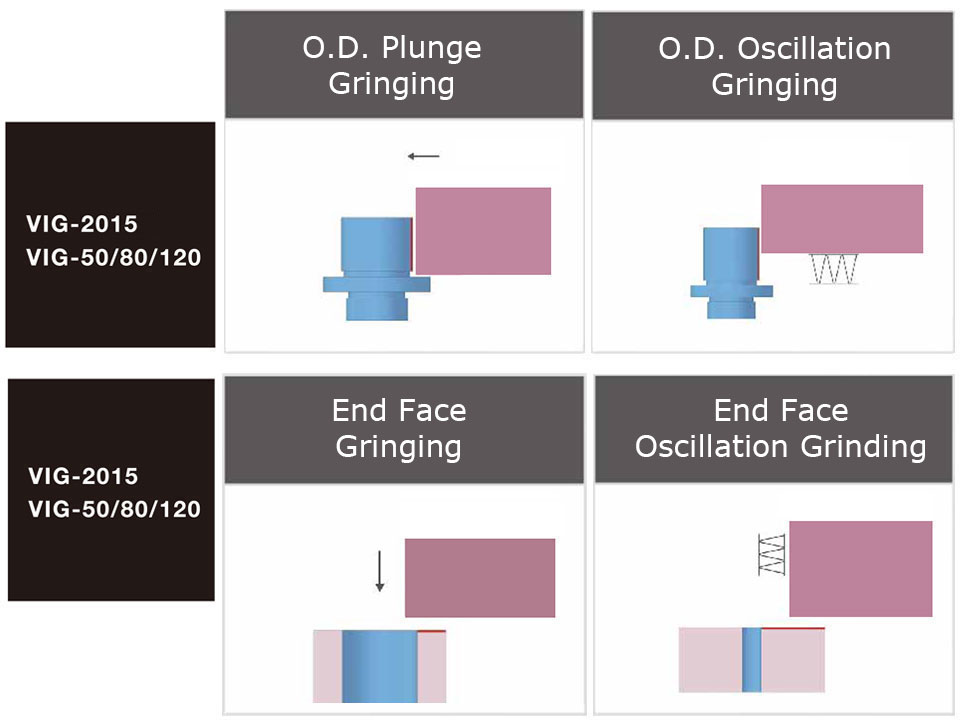

多種類加工

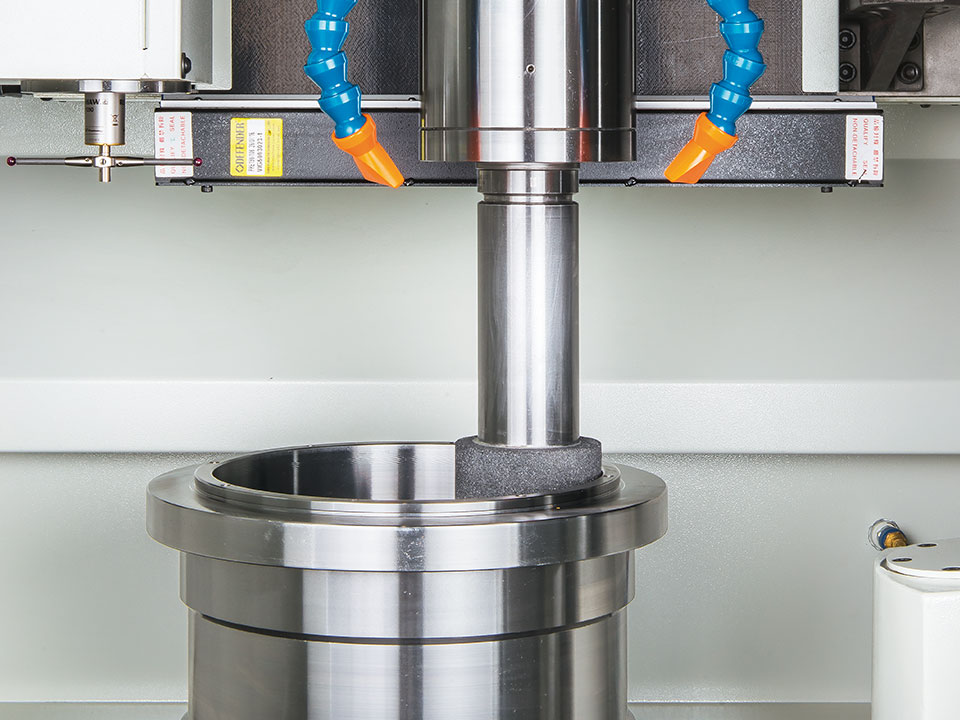

穴、外形が対称しないワークでも内径、端面を研削可能です。
チャックにやすい
外形が不規則のワークでも簡単にチャックできます。
荷重能力
X軸とZ軸は、クロスローラーリニアガイドを採用し、荷重能力は優れています。
規格
| 型式 | VIG-2015 | VIG-2015E |
|---|---|---|
| 能力 | ||
| 内径研削範囲 (内径 : 長さ = 1 : 3) | Ø14~200 mm | |
| 外径研削最大外径 | Ø200 mm | |
| 主軸振り | Ø300 mm | |
| 研削最大長さ | 150 mm | |
| ワーク最大長さ | 150 mm | |
| 最大ワーク荷重重 | 100 kgs | |
| 内面研削軸 (Z軸) | ||
| 砥石回転数 | 10000~45000 r.p.m. | |
| 砥石外径 | Ø10~65 mm | |
| 最大周速度 | 45 M/s | |
| 外研砥石主軸 (Z軸) (2015E only) | ||
| 回転数 | - | 1500~4500 r.p.m. |
| 砥石寸法 (外徑 x 寬 x 內徑) | - | Ø355 x 50 x Ø127 mm |
| 最大周速度 | - | 45 M/s |
| 回転砥石軸（B軸) (2015E only) | ||
| 最大回転数 | - | 25 r.p.m. |
| 最小設定可能角度 | - | 5ﾟ |
| 位置決め精度 | - | ±5" |
| 繰返し精度 | - | ±1" |
| ワーク主軸 | ||
| 回転数 | 40~800 r.p.m. | |
| チャック寸法 | Ø200 mm | |
| ストローク | ||
| X 軸ストローク | 500 mm | |
| X 軸速度 | 0~6 M/min | |
| X 軸最小設定値 | Ø0.001 mm | |
| X 軸手パメモリ毎移動量 | Ø0.001, Ø0.01, Ø0.1 mm | |
| Z 軸ストローク | 400 mm | |
| Z 軸速度 | 0~6 M/min | |
| Z 軸最小設定值 | 0.001 mm | |
| Z 軸手パメモリ毎移動量 | 0.001, 0.001, 0.1 mm | |
| X/Z軸 スライド形式 | リニアガイド | |
| モーター | ||
| 工作スピンドル | 3.5 kW | |
| 砥石スピンドル | 3.0 kW; Torque : S1 = 1.1 Nm , S6 = 1.5 Nm | |
| X 軸 | 1.6 kW | |
| Z 軸 | 1.6 kW | |
| B 軸 | 2.0 kW | |
| クーラントポンプ | 0.75 kW | |
| 潤滑システム | 20 kW | |
| 動力 | ||
| 電気容量 | 32 KVA | |
| エアー (工作圧力&有効排出量) | 0.7 Mpa & 1800 NL/min | |
| タンク容量 | ||
| クーラントタンク | 140 L | |
| オイルタンク (2015E only) | - | 20 L |
| スピンドル冷却オイルタンク | 15 L | |
| 機械重量 | ||
| 正味重量 | 5500 kgs | |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム (クラッシュ防止機能付) x 1
- フルカバー x 1
- ビルトイン内研砥石主軸 x 1
- ビルトイン外研砥石主軸 x 1 (VIG-2015E only)
- 砥石 x 1 (VIG-2015 only)
- 砥石 x 2 (VIG-2015E only)
- 単石式ダイヤツール (3 PCS/SET) x 1
- オイルタンク(ポンプ付) x 1
- 標準クーラントタンク(ポンプ付) x 1
- 電気制御油圧ユニット x 1
- 主軸冷却装置 x 1
- フィードバックスケール (X、Z軸) x 1
- 砥石バランス台 x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- CNC制御システム - Mitsubishi
- 特殊チャック（ワークにより設計）
- 三つ爪チャック
- ソフト爪研削装置
- ドレス装置
- マグネットセパレーター
- ペーパーフィルター
- スピクロン
- 研削液冷却装置
- 油水分離装置
- オイルミストコレクター
