VIG
CNC系列
Ø200 mm
工件夾頭尺寸
150 mm
工件最大長度
100 kgs
工件最大載重
VIG-2015/2015E是目前大光長榮立式磨床產品線中規格最小的型號，卻具有卓越的加工性能，採用交叉式滾柱線性滑軌的X、Y軸，耐荷重能力優異。床台設計採用蜂巢管狀機體和十字滑軌，提供穩定可靠的基礎。操作介面採用大光自行開發的圖形對話式操作畫面，使用者可簡單地進行各種參數設定。
立式研磨機廣泛應用於汽車、航太、模具製造和金屬加工等行業，我們提供高品質的立式研磨機，滿足客戶對高精度研磨和加工的需求。
不受工件與夾具自重導致震動與偏擺問題，不影響研磨精度。

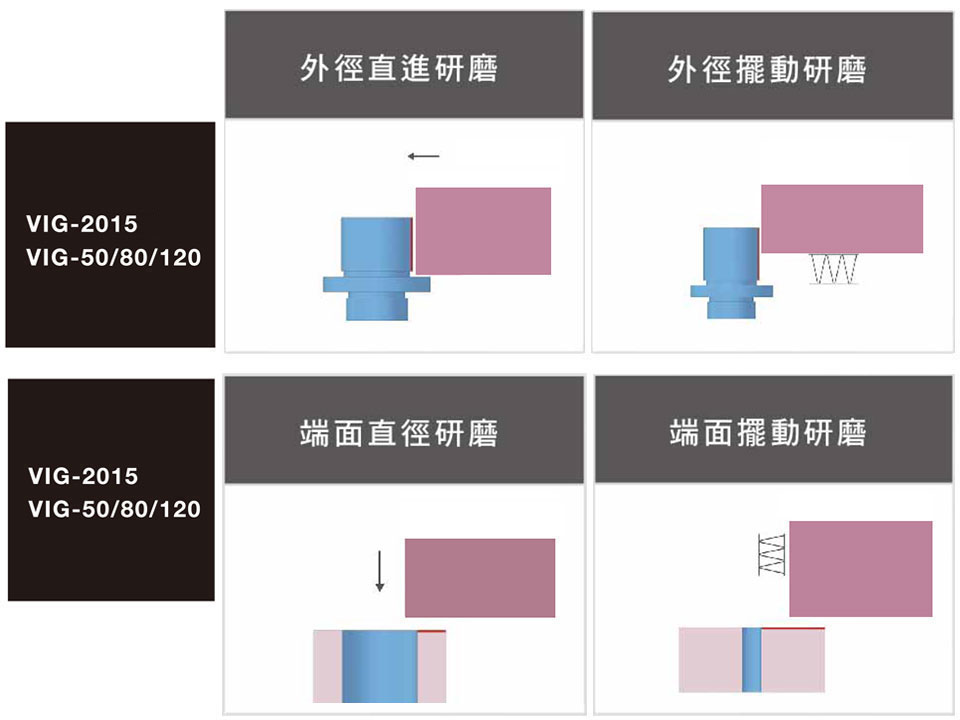

內孔與外型不對稱之工件，也可作內孔與端面研磨。
不規則外型工件之夾持容易。
X軸、Z軸採用交叉式滾柱線性滑軌，耐荷重能力優異。
| 機種 | VIG-2015 | VIG-2015E |
|---|---|---|
| 能力 | ||
| 研磨內徑範圍 (I.D. : length = 1 : 3) | Ø14~200 mm | |
| 外徑研磨最大尺寸 | Ø200 mm | |
| 工件最大旋徑 | Ø300 mm | |
| 研磨工件最大長度 | 150 mm | |
| 工件最大長度 | 150 mm | |
| 工件最大載重 | 100 kgs | |
| 內研砂輪軸 (Z軸) | ||
| 主軸轉速 | 10000~45000 r.p.m. | |
| 砂輪直徑 | Ø10~65 mm | |
| 最大線速度 | 45 M/s | |
| 外研砂輪軸 (Z軸) (2015E適用) | ||
| 主軸轉速 | - | 1500~4500 r.p.m. |
| 砂輪尺寸 (外徑 x 寬 x 內徑) | - | Ø355 x 50 x Ø127 mm |
| 最大線速度 | - | 45 M/s |
| 砂輪軸旋轉軸座 (B軸) (2015E適用) | ||
| 最大轉速 | - | 25 r.p.m. |
| 最小設定角度 | - | 5ﾟ |
| 定位精度 | - | ±5" |
| 重複精度 | - | ±1" |
| 工件軸 | ||
| 工件軸迴轉速 | 40~800 r.p.m. | |
| 工件夾頭尺寸 | Ø200 mm | |
| 行程 | ||
| X 軸行程 | 500 mm | |
| X 軸速度 | 0~6 M/min | |
| X 軸最小設定值 | 0.001 mm | |
| X 軸電子手輪每刻度 | 0.001, 0.01, 0.1 mm | |
| Z 軸行程 | 400 mm | |
| Z 軸速度 | 0~6 M/min | |
| Z 軸最小設定值 | 0.001 mm | |
| Z 軸電子手輪每刻度 | 0.001, 0.01, 0.1 mm | |
| X軸 / Z軸 滑軌形式 | 線性滑軌 | |
| 馬達 | ||
| 工作主軸 | 3.5 kW | |
| 內研砂輪 | 3.0 kW; 扭力 : S1 = 1.1 Nm , S6 = 1.5 Nm | |
| X 軸 | 1.6 kW | |
| Z 軸 | 1.6 kW | |
| B 軸 | 2.0 kW | |
| 水箱泵浦 | 0.75 kW | |
| 潤滑系統 | 20 kW | |
| 動力 | ||
| 電力 | 32 KVA | |
| 空壓 (工作壓力與有效排量) | 0.7 Mpa 與 1800 NL/min | |
| 箱量 | ||
| 水箱 | 140 L | |
| 油壓箱 (2015E適用) | - | 20 L |
| 主軸油冷卻箱 | 15 L | |
| 機台重量 | ||
| 淨重 | 5500 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
