IG
NC シリーズ
Ø150 mm
最大研磨内径
200 mm
ワーク最大長さ
60 / 70 mm
最大ストローク ( X / R )
はじめに
最上級の設計、製造基準を基づいて、あらゆる細部に心を込めて製作したNCシリーズ内面研削盤はPALMARYの技術の結晶です。
ティーチングタイプの操作パネルによって、穴内面研削加工がより便利になります。
特徴

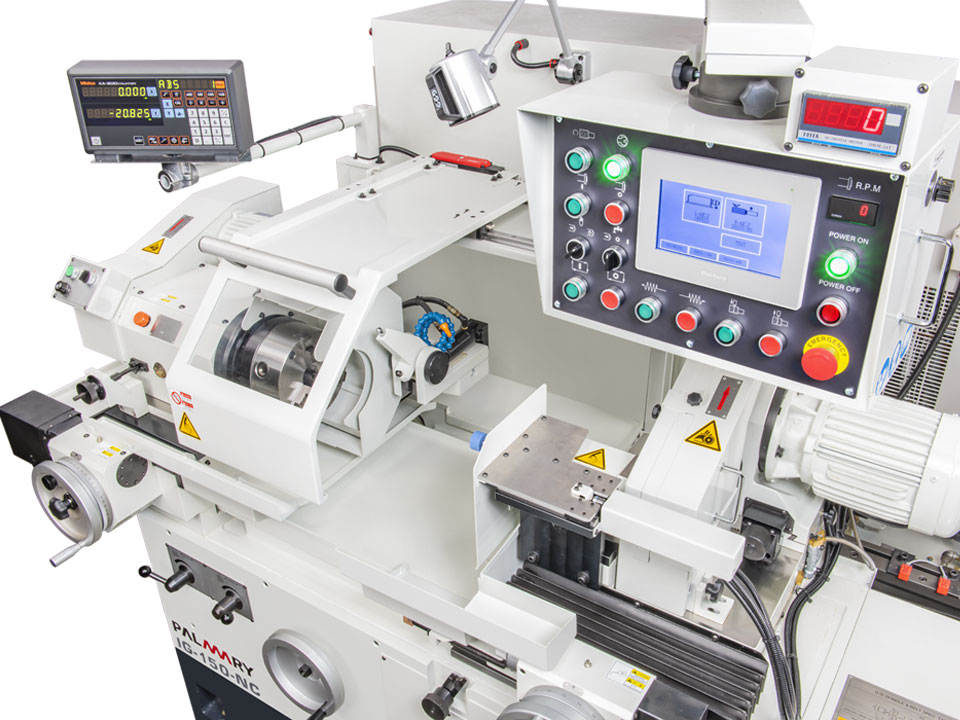

操作便利
自動研削：粗研削からドレス、微細研削、スパークアウトまでの研削サイクル。高精度で便利な操作で、生産力が大幅に増加します。大量生産と少量の様々なワークピース研削に適しています。

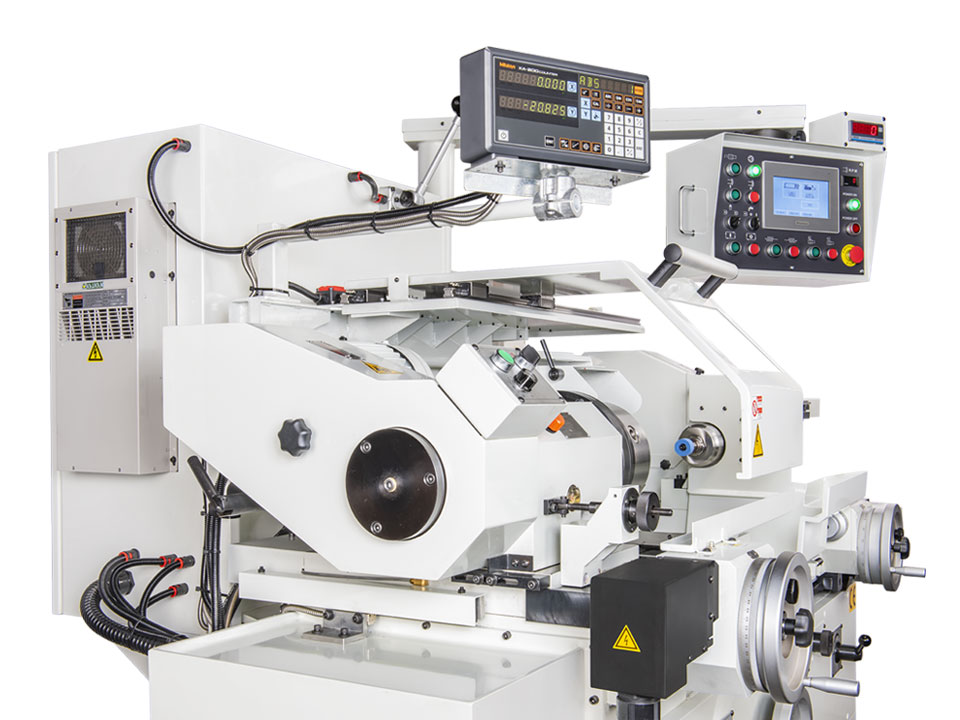

精密ワーク主軸
高精度ローラーベアリングを採用し、精度、剛性が高く、静かに回転します。主軸台の旋回角度は+7度～-8度で、テーパーのワークピースにも適しています。

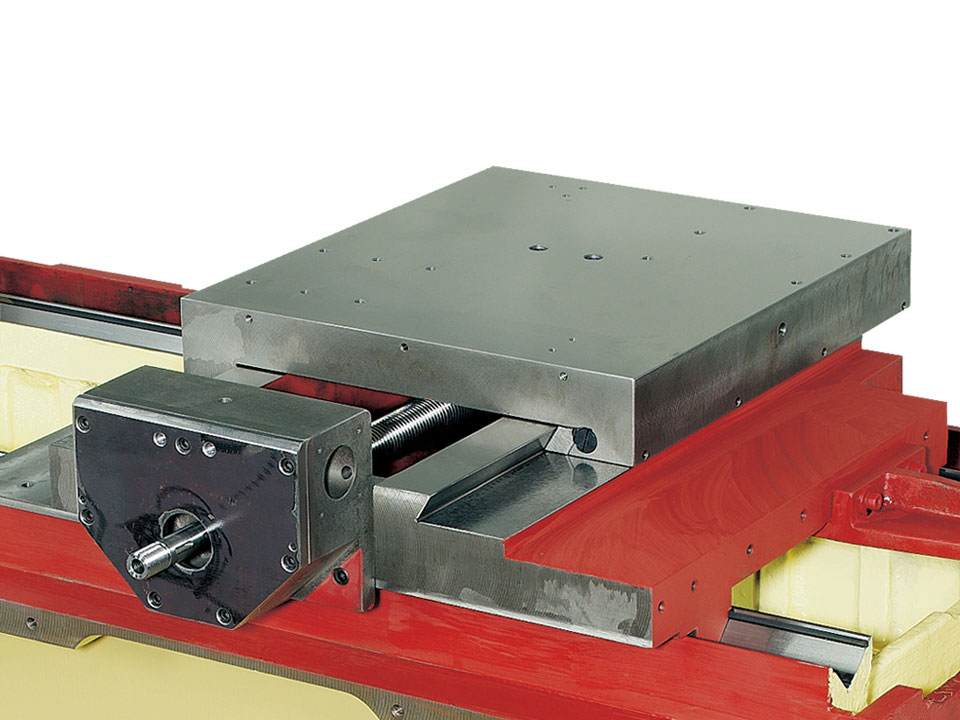

スライド
スライドは油圧で往復送りします。速度が無段で調整できます。

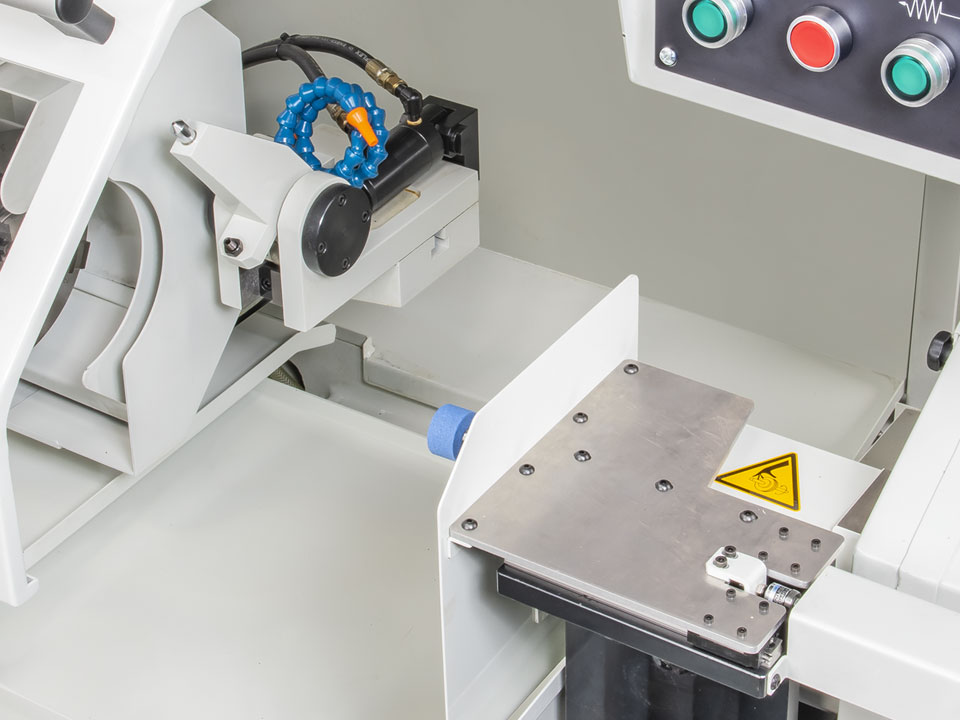

NC自動補正ドレス機能
ダイヤモンド砥石やCBN砥石を使用する場合に、補正ドレスしないという選択が出来ます。加工工程が難しいワークに対し、複数回補正ドレスという選択が出来、加工品質が保てます。
規格

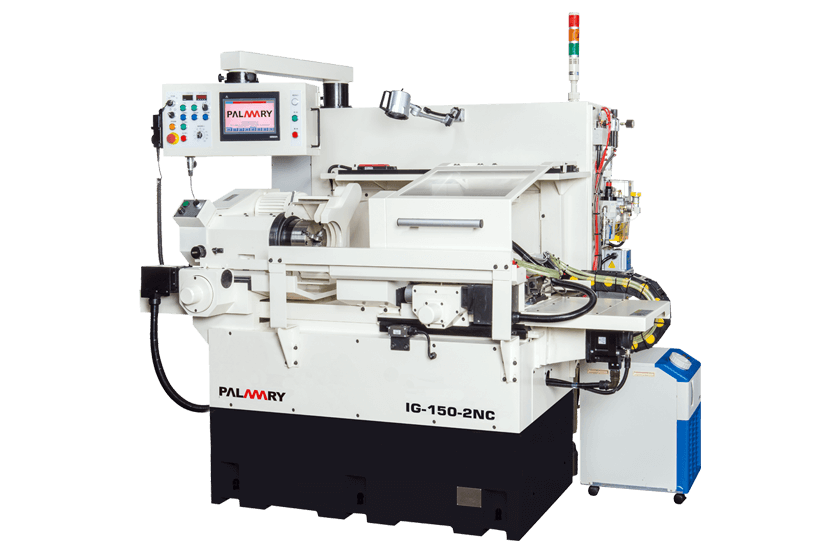

| 型式 | IG-150-NC | IG-150-2NC | |
|---|---|---|---|
| 能力 | |||
| 防水カバー内の振り | Ø280 mm | ||
| 研削内面範囲 | Ø150 mm | ||
| ワーク最大長さ | 200 mm | ||
| 砂輪主軸 | |||
| 主軸 O.D. | Ø90 mm | ||
| 周速度 | 30 M/s | ||
| 回転数 | 10000～50000 r.p.m. | ||
| X軸工作台 | |||
| 送り速度 | Ø0.05 M/min | ||
| 最大ストローク | 60 mm | ||
| 最小設定値 | 0.001 mm | ||
| R軸工作台 | |||
| 最大速度 | Ø70 M/min | Ø300 M/min | |
| 最大ストローク | 70 mm | ||
| 最小設定値 | 0.001 mm | ||
| 油圧軸/Z軸 | |||
| 工作テーブル最大速度 | 7.2 M/min (油壓) | 40 M/min | |
| 工作テーブル最大ストローク | 540 mm | 400 mm | |
| 主軸台 | |||
| 主軸台旋回調整角度 | +7°～-8° | ||
| センタ― | MT 6 | ||
| 主軸回転速度 | 0~800 r.p.m. | ||
| 最大負荷 (ワーク治具込) | 50 kgs | ||
| モーター | |||
| 砥石主軸 | 1.5 kW | ||
| 工作主軸 | 0.75 kW | ||
| X軸 切込 | 0.4 kW | ||
| Z軸 切込 | 0.4 kW | ||
| Y軸 切込 | - | 2 kW | |
| 油圧ポンプ | 1.5 kW | 0.75 kW | |
| 研削液ポンプ | 0.09 kW | ||
| 容量 | |||
| 油圧ユニット | 85 L (大65油壓／小20潤滑） | 42 L | |
| 研削液 | 70 L | ||
| 機械重量 | |||
| 正味重量 | 2100 kgs | 2250 kgs | |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- NCコントローラー x 1
- 砥石主軸 x1 (10000〜30000 r.p.m. 択一)
- ダイヤモンドドレッサー x 1
- 防水カバー x 1
- ベルトテンション自動調整装置 x 1
- 電気箱標準付属品 x 1
- オイルタンク(ポンプ付) x 1
- 標準クーラントタンク(ポンプ付) x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- 油圧三つ爪チャック
- 三つ爪チャック
- マグネットセパレーター
- ペーパーフィルター
- 端面研削装置
- 砥石軸オイルミスト潤滑装置
- 予備用砥石主軸
- オイルクーラー
- 生爪切削装置
