IG
NC系列
Ø150 mm
最大研磨內徑
200 mm
研磨工件最大長度
60 / 70 mm
X軸 / R軸最大行程
簡介

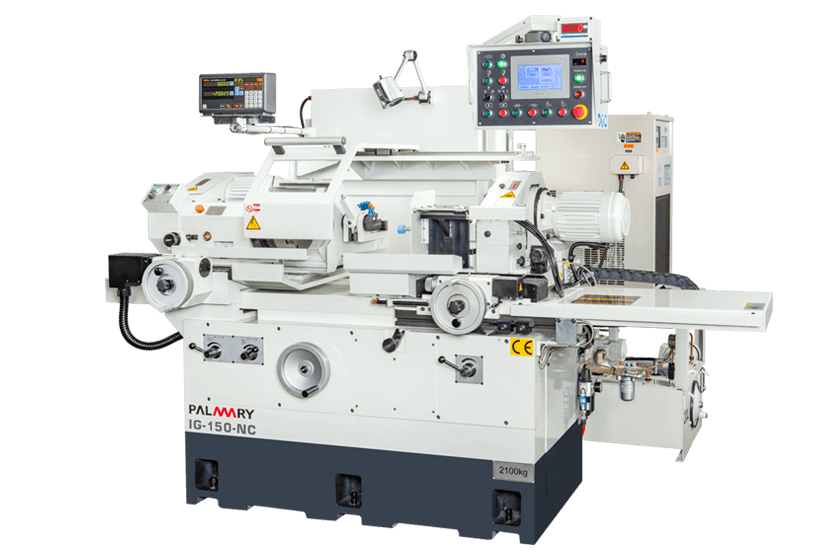

內圓磨床IG-150-NC / IG-150-2NC是一款經濟但是有效率的內徑研磨機，擁有對話式人機控制介面，使操作更加直覺化。該設備的進刀軸採用精密滾珠螺桿和伺服馬達，NC系列左右滑板採用油壓驅動。2NC系列左右滑板採用滾珠螺桿和伺服馬達。
這款NC內徑研磨機具有廣泛的應用範圍，可應用研磨各種內徑表面，提供出色的精度和表面粗度。NC系列可對應一般通孔零件的內徑研磨，2NC系列則可用於盲孔工件的內徑研磨。常用於汽機車，模具，零組件等產業。
特色
方便操作
全自動研磨：粗磨、修整、精磨、無火花之研磨循環動作。精度高、操作方便，大幅提升產能。適合大量生產及少量多樣工件研磨。
精密工作主軸
主軸頭傳動採用高精密級滾柱軸承，高精度、高剛性、運轉安靜。主軸頭可迴轉角度範圍：順7度〜逆8度，適合大斜度工件研磨。
滑板
滑板採用油壓進給往復運動，無段調速，穩定性最佳。
修整模式為NC自動補正修整
如使用鑽石或CBN砂輪，可選擇不須補正修整模式。對於難研削之工件，可選擇多次補正修整模式，確保最佳加工品質。
規格
| 機種 | IG-150-NC | IG-150-2NC | |
|---|---|---|---|
| 能力 | |||
| 防水覆蓋內之旋徑 | Ø280 mm | ||
| 最大研磨內徑 | Ø150 mm | ||
| 研磨工件最大長度 | 200 mm | ||
| 砂輪主軸 | |||
| 主軸外徑 | Ø90 mm | ||
| 周速度 | 30 M/s | ||
| 轉速 | 10000~50000 r.p.m. | ||
| X軸工作台 | |||
| 快速移動 | Ø0.05 M/min | ||
| 最大行程 | 60 mm | ||
| 最小設定值 | 0.001 mm | ||
| R軸工作台 | |||
| 最大速度 | Ø70 M/min | Ø300 M/min | |
| 最大行程 | 70 mm | ||
| 最小設定值 | 0.001 mm | ||
| 油壓軸/Z軸 | |||
| 最大速度 | 7.2 M/min (油壓) | 40 M/min | |
| 最大行程 | 540 mm | 400 mm | |
| 工作主軸頭 | |||
| 旋轉角度 | +7°～-8° | ||
| 頂針斜度 | MT 6 | ||
| 主軸轉速 | 0~800 r.p.m. | ||
| 工作主軸負荷 (含夾具) | 50 kgs | ||
| 馬達 | |||
| 砂輪主軸 | 1.5 kW | ||
| 工作主軸 | 0.75 kW | ||
| X軸進給滑台 | 0.4 kW | ||
| R軸進給滑台 | 0.4 kW | ||
| Z軸進給滑台 | - | 2 kW | |
| 油壓泵浦 | 1.5 kW | 0.75 kW | |
| 切削液泵浦 | 0.09 kW | ||
| 箱量 | |||
| 油壓油箱 | 85 L (大65油壓／小20潤滑） | 42 L | |
| 冷卻水箱 | 70 L | ||
| 機械重量 | |||
| 淨重 | 2100 kgs | 2250 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- NC 控制器 x 1
- 砂輪主軸 x 1 (10000〜30000 r.p.m. 任選一支)
- 鑽石修刀 x 1
- 防濺護罩 x 1
- 皮帶張力自動調整裝置 x 1
- 電氣箱標準配件 x 1
- 油箱含泵浦 x 1
- 水箱含泵浦 x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 油壓三爪夾頭
- 三爪夾頭
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 端面研磨裝置
- 砂輪軸噴霧給油裝置
- 備用砂輪主軸
- 油溫冷卻裝置
- 軟爪車削裝置
