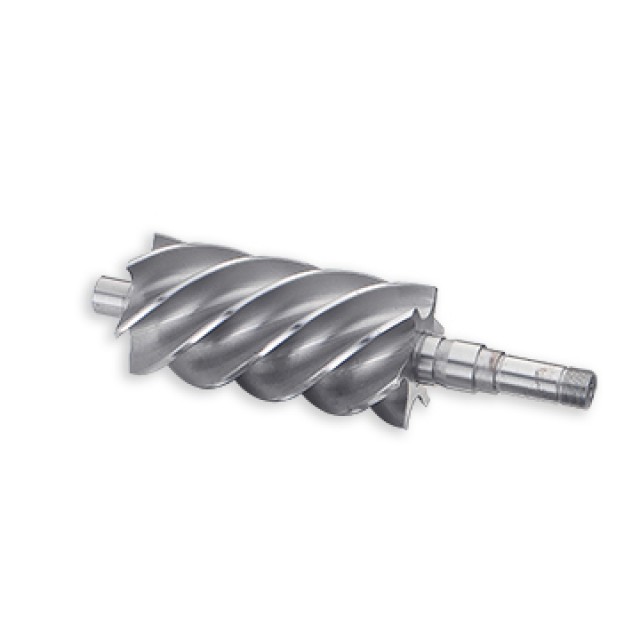

OCD 大型
CNCシリーズ
1500 / 2200 mm 3000 / 4000 mm
両センター間距離
Ø 450 mm
テーブル上の振り
Ø 420 mm
最大研削直径
はじめに
PALMARYの伝統である「品質の追求」のもと、ヒューマンエンジニアリング設計と最高性能のコンセプトを組み合わせたPALMARYの優れたデザインと技術が各機械に完全に反映されています。 さらに、PALMARYの厳格な品質管理により、優れた品質が保証されます。
特徴
高剛性構造
本体重心が低く、強化された内部構造設計です。、ミーハナイト鋳物を採用し、焼鈍及び時効処理を行い、変形しにくい精密な機械本体です。高剛性の確保できます。
前後及び左右のテーブルの張り間とレール幅を大きめにする。
ワーク主軸台荷重能力を向上
主軸台をサーボモータで駆動し、加工ニーズにより無段変速できます。精密円すいころ軸受のサポートで、高精度スムーズに駆動できます。
直結式油圧テールストック
底面にエアリフト機能付き、移動を便利になるだけではなく、摩擦を低減し、寿命を伸びます。
規格
| 型式 | OCD-45150 | OCD-45220 | OCD-45300 | OCD-45400 | |
|---|---|---|---|---|---|
| 能力 | |||||
| テーブル上の振り | Ø450 mm | ||||
| 両センター間距離 | 1500 mm | 2200 mm | 3000 mm | 4000 mm | |
| 最大研削直径 | Ø420 mm | ||||
| 両センタ最大負荷 | 800 kgs | ||||
| 砥石 | |||||
| 砥石寸法 ( O.D. x width x I.D. ) | Ø 510 x 50~125 x Ø 152.4 mm | ||||
| 周速度 | 33 M/s | ||||
| 砥石台 - X axis | |||||
| 早送り距離 | 10 m/min | ||||
| 最大ストローク | 350 mm | ||||
| 最小設定値（微調整） | 0.001 mm | ||||
| テーブル - Z axis | |||||
| 早送り距離 | 10 m/min | ||||
| 最大ストローク | 1970 mm | 2750 mm | 3520 mm | 4620 mm | |
| 最小設定値 | 0.001 mm | ||||
| 旋回角度 | -1°~ 5° | 0° ~ 4° | 0° ~ 3° | 0° ~ 3° | |
| 工作主軸台 | |||||
| 旋回角度 | 0° (Fixed Type) | ||||
| センタ― | M.T. No. 5 / M.T. No. 6 (opt.) | ||||
| 主軸回転数 (無段調整) | 0~210 r.p.m. | ||||
| 芯押台 | |||||
| センタ― | M.T. No. 5 | ||||
| センター移動方式 | 油圧 | ||||
| センター移動最大ストローク | 60 mm | ||||
| モータ | |||||
| 砥石主軸 | 11 kW | ||||
| 工作主軸 (AC Servo Motor) | 2.9 kW | ||||
| 砥石台切込 | 2.8 kW | ||||
| テーブル切込 | 4.4 kW | ||||
| 静圧油圧 | 0.37 kW (4P) | ||||
| 砥石軸潤滑ポンプ | 0.37 kW (4P) | ||||
| 研削液ポンプ | 0.37 kW (2P) | ||||
| 油圧ユニットポンプ | 強制潤滑自動給油 (LUBE) | ||||
| 内面研削主軸（オプション） | 0.75 kW (2P) | ||||
| 電氣 | |||||
| 電源容量 | 30 KVA | ||||
| 容量 | |||||
| 砥石軸受 | 31 L | ||||
| 潤滑油箱 | 31 L | ||||
| 油圧ユニット | 31 L | ||||
| 螺桿潤滑油箱 | 0.7 L | ||||
| 研削液 | 230 L | ||||
| 機械重量 | |||||
| 正味重量 | 12000 kgs | 14000 kgs | 16000 kgs | 18000 kgs | |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム x 1
- 標準研削砥石＆フランジ x 1
- 砥石修正装置 (芯押台固定式) x 1
- 油圧芯押台 x 1
- リニアスケール (X軸) x 1
- センター (2 pcs/set) x 1
- 半カバー x 1
- 電気箱標準付属品 x 1
- オイルタンク (ポンプ付) x 1
- 標準クーラントタンク (ポンプ付) x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- 内面研削装置
- 重物用二点式サポート (2 pcs/set)
- 重物用二端式サポート
- 重物用三点式サポート
- ライブセンタ―
- 三つ爪チャック
- 四つ爪チャック
- 予備フランジ
- 砥石バランス台＆アーバー
- 砥石自動バランス装置
- 砥石バランス装置（手動）
- ギャップコントローラ
- タッチプローブ
- 定寸装置
- マグネットセパレータ―
- ペーパフィルター
