GU-S
經濟伺服型
600 / 1000 mm 1500 / 2000 mm
兩頂心間最大距離
Ø420 mm
工作台最大旋徑
Ø400 mm
最大研磨直徑
簡介
大光長榮精密外圓磨床領先競爭機種的魅力所在，就是整體機械結構體之剛性、穩定性、研磨精度以及操控容易之卓越性能。並融合多功能研磨於一機，讓客戶更物超所值。
特色

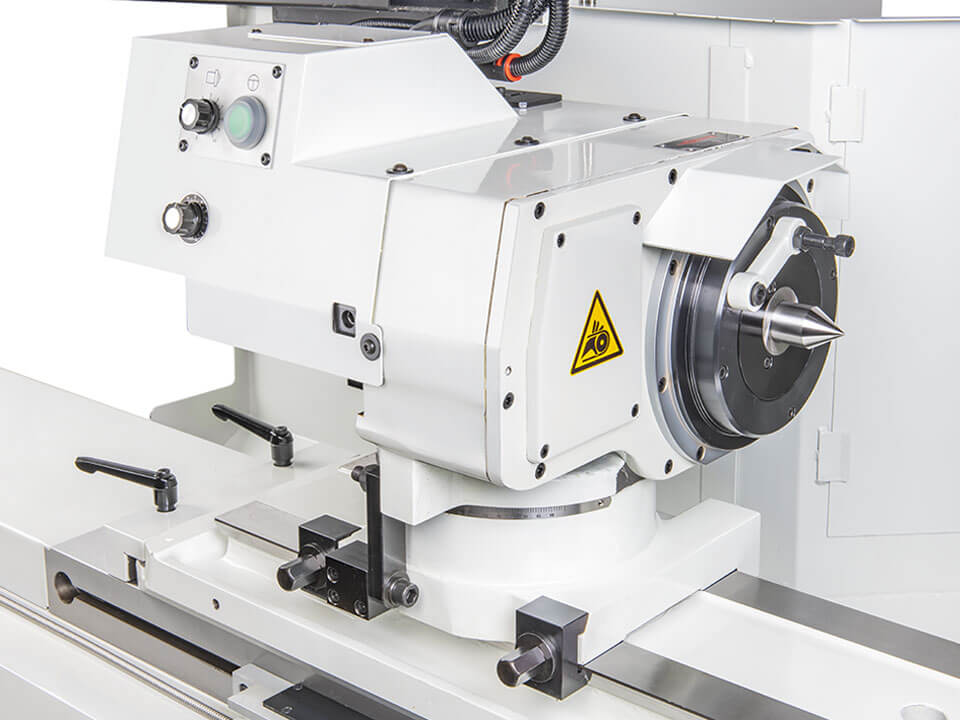

主軸頭穩定與高剛性
主軸頭採用精密級軸承，展現最佳的主軸穩定性，無論是外徑研磨，內徑研磨(選配)或端面研磨，精度能確保。

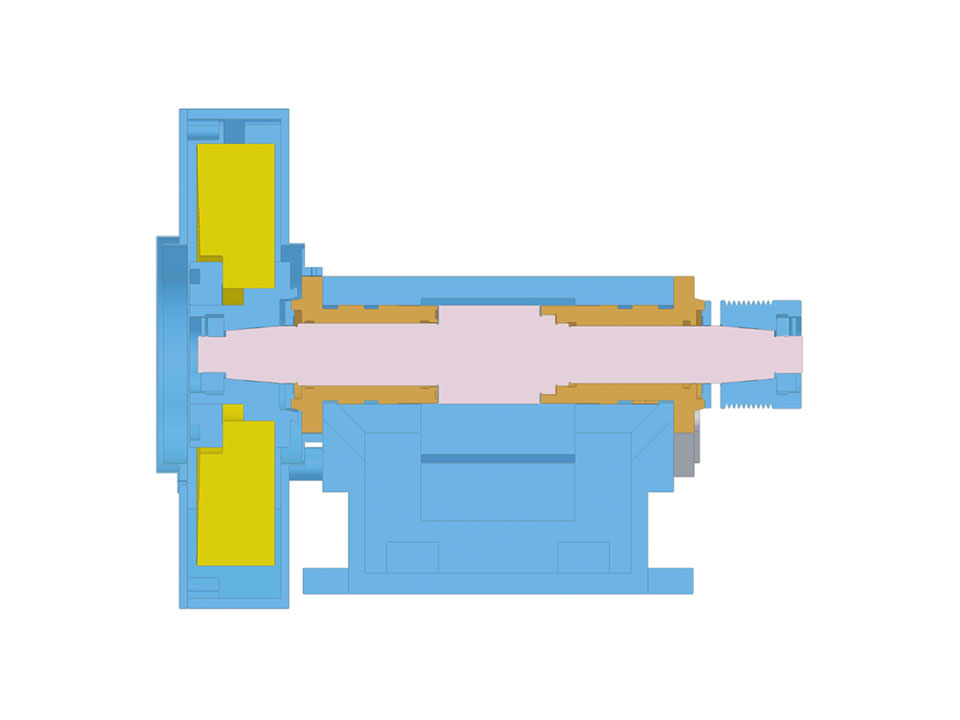

特殊流體靜壓軸承(Hydro-static)
砂輪軸承採用專用於精密研磨的特殊流體靜壓軸承，具有輕快、完全無金屬摩擦、不發熱、不變形及高精度等多項優點。

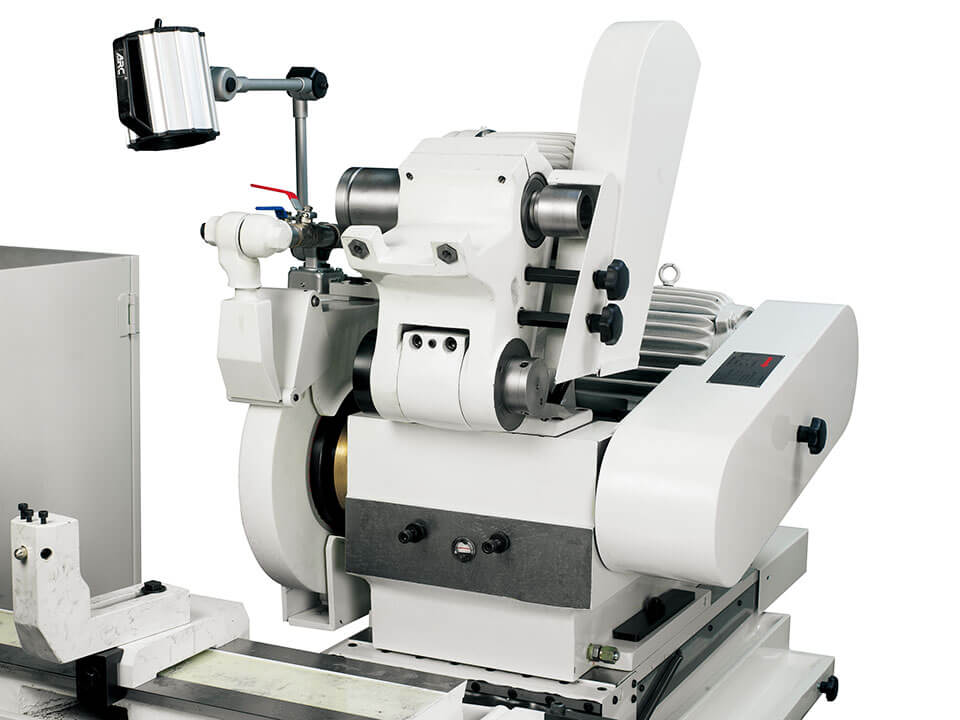

精密砂輪頭
砂輪主軸採用高級合金鋼材精密加工而成。經正常化、調質、滲碳處理、深冷處理等工序，再經精密研磨與鏡面處理。

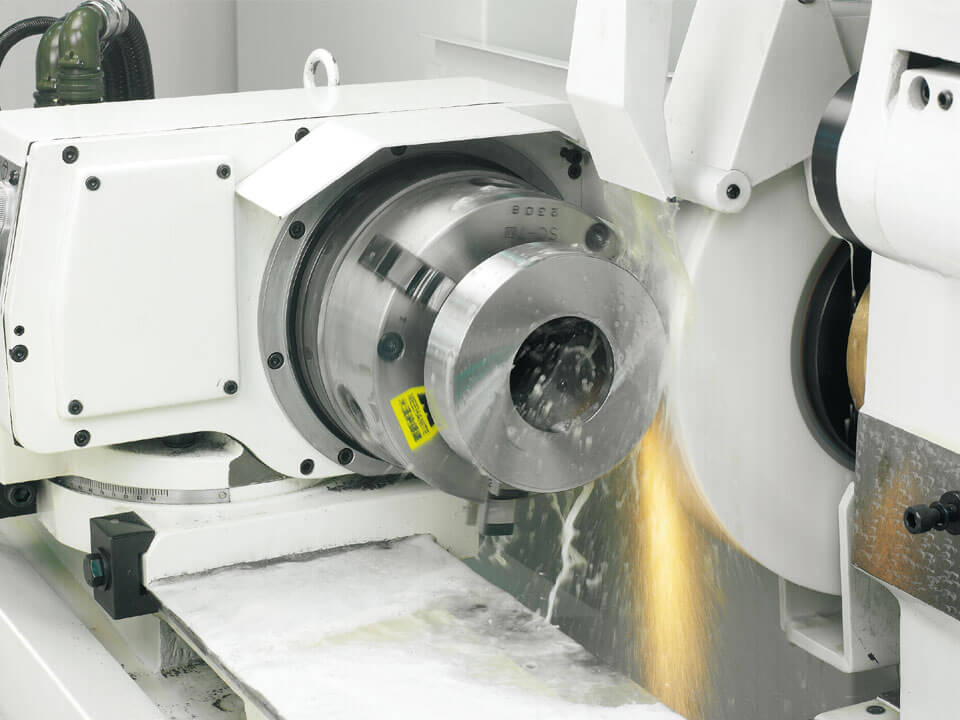

多樣研磨應用
一機多功能，涵蓋直進研磨、肩部研磨、橫進研磨、端面研磨、錐度與內徑(選配)研磨，研磨應用更多樣化。
規格
| 機種 | GU42x60S | GU42x100S | GU42x150S | GU42x200S | |
|---|---|---|---|---|---|
| 能力 | |||||
| 工作台最大旋徑 | Ø420 mm | ||||
| 兩頂心間最大距離 | 600 mm | 1000 mm | 1500 mm | 2000 mm | |
| 最大研磨直徑 | Ø400 mm | ||||
| 兩頂心最大承受重量 | 150 kgs | ||||
| 砂輪 | |||||
| 尺寸 (外徑 x 寬 x 內徑) | Ø405 x 50 x Ø127 mm | ||||
| 周速度 | 33 M/s | ||||
| 砂輪軸座 - X軸 | |||||
| 手動距離 | 160 mm | ||||
| 自動快速移動距離 | 40 m/min | ||||
| 最大移動行程 | 250 mm | ||||
| 最小設定值 | 0.001 mm | ||||
| 手輪每轉(每刻度) | 2 (0.005) mm | ||||
| 工作台 - Z軸 | |||||
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- 砂輪與砂輪法蘭 x 1
- 砂輪變頻器 x 1
- 砂輪修整座 (工作台固定式) x 1
- 頂針 (2支/組) x 1
- 電氣箱標準配件 x 1
- 油壓箱 (含泵浦) x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 內徑研磨裝置 (含一支選定r.p.m.主軸)
- 內外徑通用修整座(上掀式)
- 尾座修整座(固定式)
- 內外徑通用修整座(側掀式)
- 角度修整座
- 半徑修整座
- 凸輪式帶動環 (6只/組)
- 兩端支持座 (2只/組)
- 二點式支持座
- 三點式中心架
- 三爪夾頭
- 四爪夾頭
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 砂輪罩上方油壓修整裝置手動型 (無自動補正功能)
- 平衡台及棒
