OCA
CNC系列
350 / 650 / 950 mm
兩頂心間最大距離
Ø320 mm
工作台最大旋徑
Ø610 x 150 x Ø203.2 mm
砂輪尺寸
簡介
大光長榮設計製造的CNC斜進式外圓磨床重型系列，設計重點著重在高效率、高精度與簡易操控性。此系列的機器結構完全依據人體工學原理設計，保證操作得心應手。穩重的機械結構體，特殊砂輪主軸設計，搭配先進CNC控制器，使外圓研磨更簡易也更精準。
特色
斜進式砂輪座
獨立油壓與潤滑系統，採用靜壓式滑軌，並搭載高精度滾珠螺桿，實現高精密的定位精度。

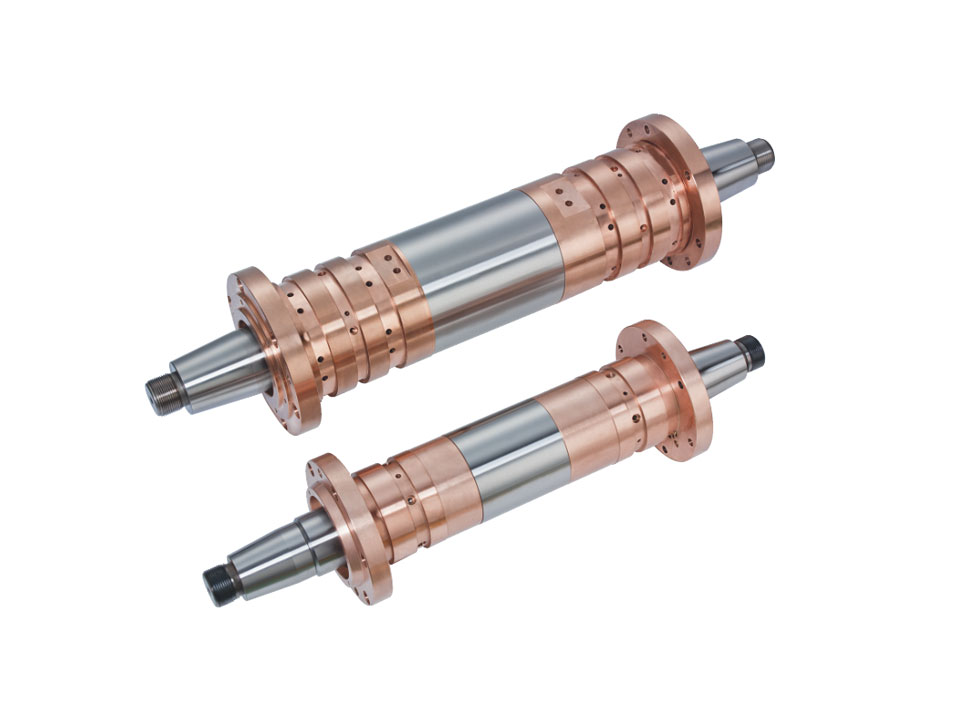

砂輪主軸靜壓軸承
砂輪主軸採用液體靜壓軸承，完全無金屬與金屬之接觸摩擦，此特殊靜壓軸承設計，也提升了主軸剛性與絕佳的抗震性能。
砂輪修整
X軸與Z軸關連同動搭配，應用砂輪成形修整，對應多段差工件研磨。
高剛性主軸頭
工作主軸頭結構穩重，並採用精密軸承，支撐穩固。無論是外徑研磨或端面研磨等，精度優異。
規格
| 機型 | OCA-3235 | OCA-3265 | OCA-3295 | ||
|---|---|---|---|---|---|
| 能力 | |||||
| 工作台最大旋徑 | Ø320 mm | ||||
| 兩頂心間最大距離 | 350 mm | 650 mm | 950 mm | ||
| 最大研磨直徑 | Ø300 mm | ||||
| 兩頂心最大承受重量 | 150 kgs | ||||
| 砂輪 | |||||
| 外徑 x 寬 x 內徑 | Ø610 x 150 x Ø 203.2 mm | ||||
| 周速度 | 33 M/s | ||||
| 砂輪軸座 | |||||
| 快速移動 | 10 m/min | ||||
| 最大移動行程 | 360 mm | ||||
| 最小設定值 | 0.001 (0.0001) mm | ||||
| 工作台 | |||||
| 快移速度 | 10 m/min | ||||
| 最大移動行程 | 750 mm | 1200 mm | 1200 mm | ||
| 最小設定值 | 0.001 (0.0001) mm | ||||
| 旋轉角度 | -1° ~ 10° | -1° ~ 8° | -1° ~ 6° | ||
| 工作主軸頭 | |||||
| 旋轉角度 | 0° ~ +90° | ||||
| 頂針斜度 | M.T. No. 4 | ||||
| 主軸轉速 | 0~300 r.p.m. | ||||
| 工作主軸負荷(含夾具) | 35 kgs | ||||
| 尾座 | |||||
| 頂針斜度 | M.T. No. 4 | ||||
| 尾座軸移動距離 | 25 mm | ||||
| 微調範圍 | ±0.03 mm | ||||
| 馬達 | |||||
| 砂輪軸 | 11 kW | ||||
| 工作主軸 | 0.37 kW (4P) | ||||
| 砂輪軸座進給 | 0.37 kW (4P) | ||||
| 工作台進給 | 1.8 kW (AC Servo Motor) | ||||
| 靜壓油壓泵浦 | 0.37 kW (4P) | ||||
| 砂輪軸潤滑泵浦 | 0.18 kW (4P) | ||||
| 研削液泵浦 | 0.37 kW (2P) | ||||
| 螺桿潤滑式樣 | 自動注油 | ||||
| 容器容量 | |||||
| 砂輪軸潤滑油箱 | 31 L | ||||
| 潤滑油箱 | 31 L | ||||
| 油壓油箱(選配) | 31 L | ||||
| 螺桿潤滑油箱 | 0.7 L | ||||
| 水箱 | 230 L | ||||
| 機械重量 | |||||
| 淨重 | 5600 kgs | 6800 kgs | 8000 kgs | ||
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 全罩鈑金 x 1
- 砂輪及法蘭 x 1
- 法蘭卸下器 x 1
- 砂輪變頻器 x 1
- 砂輪修整座 (主軸台固定式) x 1
- 微調式尾座 x 1
- 光學尺 (X軸) x 1
- 頂針 (2支/組) x 1
- 砂輪更換天車吊架 x 1
- 電氣箱標準配件 x 1
- 油壓箱 (含泵浦) x 1
- 水箱 (含泵浦) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 凸輪式帶動環 (6只/組)
- 二端支持座
- 二點支持座
- 三點式中心架
- 三爪夾頭7"
- 四爪夾頭8"
- 砂輪自動校正平衡裝置
- 手動砂輪平衡校正裝置 (震動計)
- 平衡台及棒 (32/42系列)
- 間隙消除 (防撞) 裝置
- 端面測量裝置
- 外徑自動量測裝置
- 油霧回收機(臺製)
- 備用砂輪法蘭
- 油壓尾座裝置
- 電磁式冷卻液除屑裝置 80 L/MIN
- 紙帶式冷卻液除屑裝置 80 L/MIN
