OCD

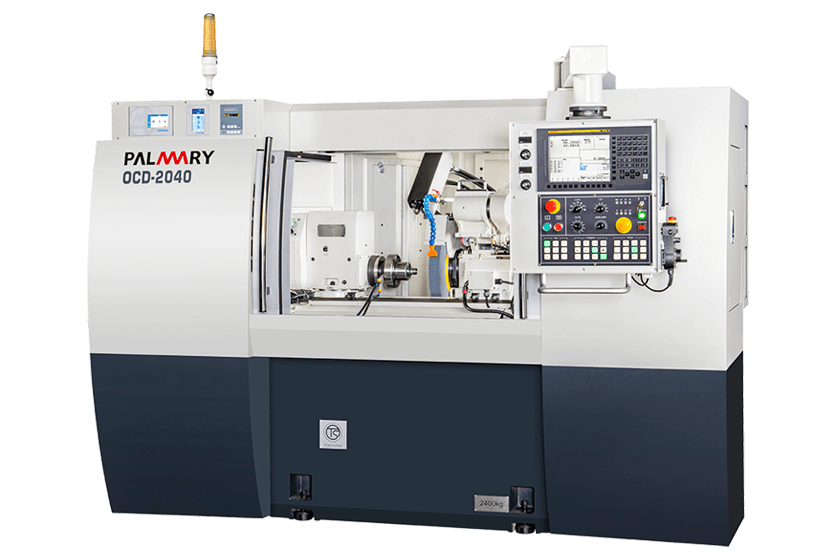

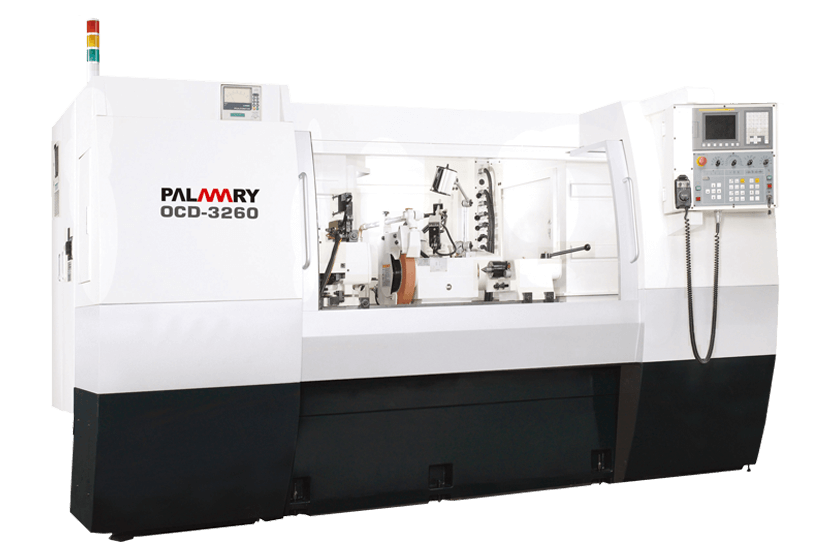

CNC シリーズ
400 / 600 / 1000 mm 1500 / 2000 mm
両センター間距離
Ø420 mm
テーブル上の振り
Ø400 mm
最大研削直径
はじめに
PALMARYが設計・製造したCNC円筒研削盤は高効率、高精度及び簡易制御性に力を入れて設計されています。このシリーズの製品構造はエルゴノミクスに基づいて設計され、操作しやすい機械です。安定した機械構造体、特殊な砥石主軸設計、先進CNCコントローラとの組み合わせで、円筒研削盤を更に簡単・精密にしています。
特徴
安定した剛性の主軸台
主軸台は精密ベアリング構造を採用し、高剛性を保ちます。外径、内径（オプション）あるいは端面研削に優れた研削精度を確保します。
精密砥石主軸
砥石主軸はニッケルクロムモリブデン鋼を採用する。浸炭焼入れ、焼きならし、調質処理等のプロセスで最後にサブゼロ処理、超仕上げ研磨に加工されています。
特殊静圧軸受(Hydro-static)
研削主軸は静圧軸受構造で高精度回転を実現しております。金属摩擦抵抗や熱変位を削減し、高精度回転を長期に保持します。
テールストック潤滑
しています。油量は窓から残量が簡単に確認できます。
規格
| 型式 | OCD-4240 | OCD-4260 | OCD-42100 | OCD-42150 | OCD-42200 |
|---|---|---|---|---|---|
| 能力 | |||||
| テーブル上の振り | Ø420 mm | ||||
| 両センター間距離 | 400 mm | 600 mm | 1000 mm | 1500 mm | 2000 mm |
| 最大研削直径 | Ø400 mm | ||||
| 両センタ最大負荷 | 150 kgs | ||||
| 砥石 | |||||
| 砥石寸法 ( O.D. x width x I.D. ) | Ø405 x 50~75 x Ø127 (Ø152.4) mm | ||||
| 周速度 | 33 M/s | ||||
| 砥石台 - X axis | |||||
| 早送り距離 | 10 m/min | ||||
| 最大ストローク | 260 mm | ||||
| 最小設定値（微調整） | 0.001 (0.0001) mm | ||||
| テーブル - Z axis | |||||
| 早送り距離 | 10 m/min | ||||
| 最大ストローク | 665 mm | 900 mm | 1315 mm | 1805 mm | 2540 mm |
| 最小設定値 | 0.001 (0.0001) mm | ||||
| 旋回角度 | 0° ~ 12° | 0° ~ 10° | -3° , +8° | -3° , +8° | -1° , +7° |
| 工作主軸台 | |||||
| 旋回角度 | -30° ~ +90° | ||||
| センタ― | M.T. No. 4 | ||||
| 主軸回転数 (無段調整) | 10 ~ 300 r.p.m. | ||||
| 最大負荷 (ワーク治具込) | 35 kgs (最大長さ: 150 mm) | ||||
| 芯押台 | |||||
| センタ― | M.T. No. 4 | ||||
| 芯押軸ストローク | 25 mm | ||||
| 微調整 | ±0.03 mm | ||||
| モータ | |||||
| 砥石主軸 | 5.5 kW (6P) | ||||
| 工作主軸 (AC Servo Motor) | 1 kW | 1.5 kW | 2 kW | ||
| 砥石台切込 | 1.2 kW | ||||
| テーブル切込 | 1.8 kW | ||||
| 静圧油圧 | 0.37 kW (4P) | ||||
| 砥石軸潤滑ポンプ | 0.37 kW (4P) | ||||
| 研削液ポンプ | 0.18 kW (2P) | ||||
| 油圧ユニットポンプ | 強制潤滑自動給油 (LUBE) | ||||
| 内面研削主軸（オプション） | 0.75 kW (2P) | ||||
| 電氣 | |||||
| 電源容量 | 18 KVA | 19 KVA | |||
| 容量 | |||||
| 砥石軸受 | 31 L | ||||
| 潤滑油箱 | 31 L | ||||
| 油圧ユニット | 31 L | ||||
| 螺桿潤滑油箱 | 0.7 L | ||||
| 研削液 | 120 L | ||||
| 機械重量 | |||||
| 正味重量 | 3500 kgs | 3800 kgs | 4500 kgs | 5000 kgs | 6200 kgs |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- FANUC CNC制御システム x 1
- 防水フルカバー x 1
- 標準研削砥石＆フランジ x 1
- 砥石修正装置 (芯押台固定式) x 1
- テーパ微調整式芯押台 x 1
- リニアスケール (X軸) x 1
- センター (2 pcs/set) x 1
- 電気箱標準付属品 x 1
- オイルタンク(ポンプ付) x 1
- 標準クーラントタンク(ポンプ付) x 1
- 工作ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- 予備砥石＆フランジ
- 油圧芯押台
- 内面研削装置
- ケレー (6 pcs/set)
- ワーク仮受台 (2 pcs/set)
- 両点式サポート
- 三点式サポート
- 三つ爪チャック
- 四つ爪チャック
- 砥石バランス台＆アーバー
- 砥石自動バランス装置
- タッチプローブ
- 定寸装置
- マグネットセパレーター
- マグネットセパレーター+ペーパフィルター
- 集塵機
