PC-S
エコナミサーボシリーズ
Dia. Ø1~80
研削能力(標準) (mm)
Ø510 x 205 x Ø304.8
砥石寸法 (mm)
Ø305 x 205 x Ø127
調整車寸法 (mm)
はじめに
センタレスの精度、能力にこだわるあなたに、PALMARYのセンタレスはベストチョイスです。エコナミサーボシリーズは、本体から性能まで、あなたの期待を超えます！
高級ミーハナイト鋳物で作成された本体は、焼入れなど精密加工が実施され、剛性を確保します。
特徴
精密スピンドル
高合金鋼を採用し、浸炭焼入れ、焼き慣らし、調質処理、超仕上げ研磨など多重処理を行われ、優れる耐用性を持ちます。

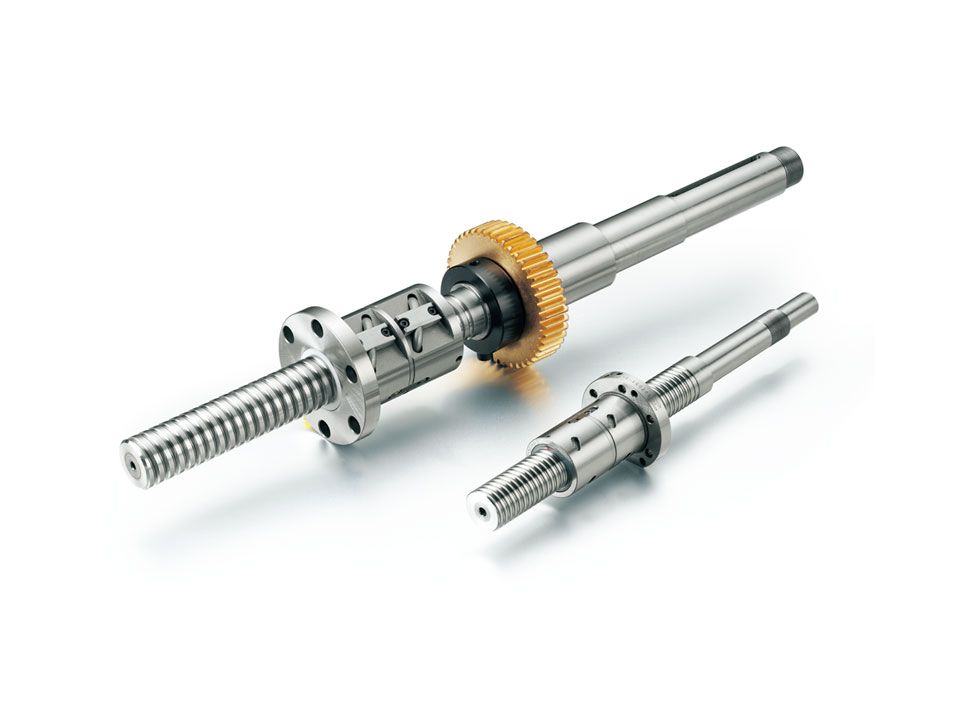

ボールねじ
合金鋼を採用、高周波焼入れ、精密研磨で加工されたボールねじは、スムーズ、耐磨耗。精密に切込むことができます。
油圧スイッチ
砥石、調整車を起動する際、オイルは油圧スイッチを通してから、運転し始めるため、主軸の保護ができます。
潤滑システム
自動潤滑ユニットで砥石主軸を潤滑します。スライド部は集中給油装置で潤滑効果を確保します。
規格
| 型式 | PC-20S |
|---|---|
| 研削砥石 | |
| 研削能力(標準) | Ø1~Ø80 mm |
| 研削能力(特殊) | Ø40~Ø150 mm |
| 砥石寸法 (O.D. x width x I.D.) | Ø510 x 205 x Ø304.8 mm |
| 砥石周速度 | 33 M/s |
| 駆動モーター | 20HP x 4P (15 kW) |
| 調整車 | |
| 砥石寸法 (O.D. x width x I.D.) | Ø305 x 205 x Ø127 mm |
| 調整車回転数 | 10~300 r.p.m. (無断変速) |
| 駆動モーター | 5 kW サーボモータ |
| 傾斜角度 | ±5° |
| 調整車旋回角度 | ±5° |
| ハンドル | |
| 上部スライド切込みハンドル | 3.5 mm/rev / 0.05 mm/目盛 |
| 上部スライド微調整ハンドル | 0.1 mm/rev / 0.001 mm/目盛 |
| 下部スライド切込みハンドル | 9 mm/rev / 0.05 mm/目盛 |
| 下部スライド微調整ハンドル | 0.2 mm/rev / 0.001 mm/目盛 |
| ドレス切込みハンドル | 2 mm/rev / 0.01 mm/目盛 |
| 駆動モーター | |
| 油压ポンプ | 1HP x 4P |
| 冷却液ポンプ | 1/4HP x 2P |
| 潤滑 | 手搖注油機 |
| タンク | |
| クーラントタンク | 170 L |
| 油圧タンク | 88 L |
| 潤滑 | 0.6 L |
| 機械重量 | |
| 正味重量 | 3700 kgs |
製品の仕様とこのカタログに記載された內容は、 改良のため予告なしに変更することがあります。
標準
付属品
付属品
- 調整車と調整車フランジ x 1
- 砥石と砥石フランジ x 1
- 標準停止式研削台とブレード x 1
- 標準通過式研削台とブレード x 1
- 電気ボックス x 1
- オイルタンク(ポンプ付) x 1
- 標準クーラントタンク(ポンプ付) x 1
- ダイヤドレッサー (2 pcs/set) x 1
- 作業ランプ x 1
- 工具 (レベルパット付)及び工具箱 x 1
特別
付属品
付属品
- 予備砥石フランジ
- 予備調整車フランジ
- 通過式研削台（長物用） L : 250~500 mm
- 停止式大型研削台
- バランス台＋アーバー
- テンプレート
- 自動供給装置 ( 停止式 )
- 手動式上下ローディング装置
- 停止式ワーク排出シリンダー
- 停止式ローディング＆アンローディング装置（自動式）
- 自動供給装置（ホッパ式） (Ø5~20 mm, L100~600 mm)
- 通過式自動排出装置
- ピッチ送り供給装置 (Ø2~8 mm, L50~180 mm)
- パーツフィーダー
- 長物用サポート(Vレール式) (Ø2~14 mm)
- マグネットセパレーター
- ペーパフィルター
- スピンクロン
