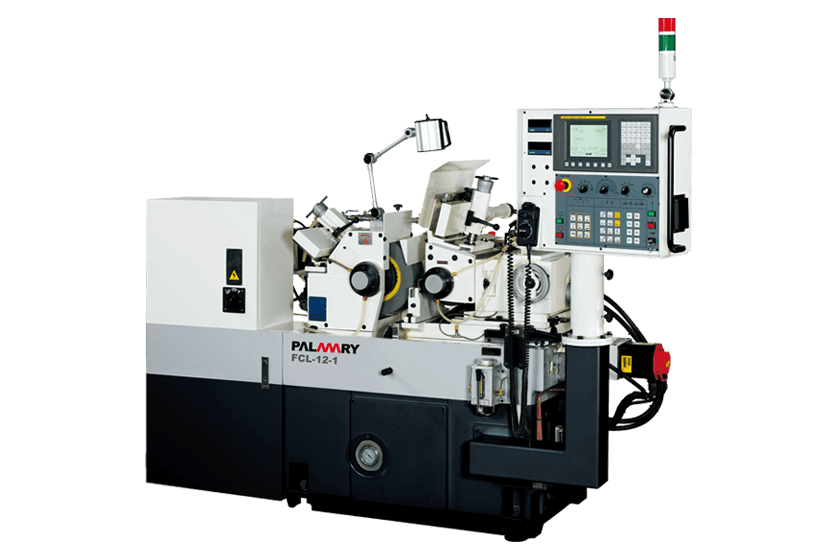

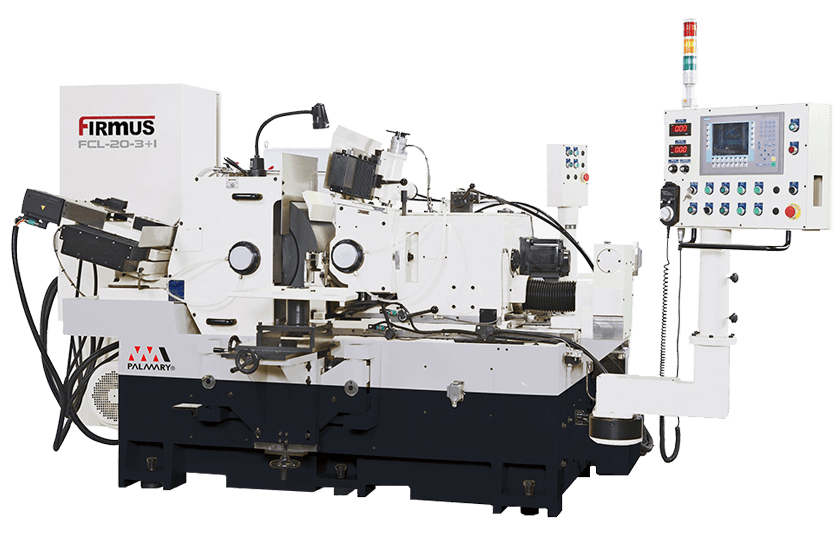

FCL
CNC系列
Dia. Ø1~60
工作範圍 (mm)
Ø455 x 205/255 x Ø228.6
砂輪尺寸 (mm)
Ø255 x 205/255 x Ø111.2
調整輪尺寸 (mm)
簡介
秉持豐富無心磨床設計製造經驗，大光長榮提供先進的CNC無心磨床系列。歷經多年研發與測試的CNC無心磨床，以完美的性能表現，搭配先進的CNC控制器，展現最具人性化與簡易操控的特性。大幅提升生產效率, 也為客戶創造更高利潤。
機體採用高級米漢納鑄鐵製成，經燒炖處理及時效處理後再加工，以確保高剛性。
特色
高剛性機體結構
機體採用高級米漢納鑄鐵製成，經燒炖處理及時效處理後再加工。滑軌經高週波硬化處理、精密研磨，機體材質穩定，無變形之慮，耐磨耗性優異。
壓力開關
砂輪與調整輪主軸啟動時，需經過油壓壓力開關確認油已進入軸承，才能啟動。提供主軸安全防護。
進刀螺桿
採用合金鋼，經正常化及高週波熱處理及精密研磨加工。進刀精準、動作輕巧、耐磨耗。
潤滑系統
砂輪主軸採用自動潤滑系統。滑動面裝有集中潤滑給油裝置，以確保滑動面之潤滑效果及近給之精準。
規格
| 機種 | FCL-18 | FCL-1810 | |
|---|---|---|---|
| 砂輪 | |||
| 標準工作台工作物直徑 | Ø1~Ø60 mm | ||
| 特別工作台工作物直徑 | Ø40~Ø150 mm | ||
| 砂輪尺寸(外徑 x 寬 x 內徑) | Ø455 x 205 x Ø228.6 mm | Ø455 x 255 x Ø228.6 mm | |
| 砂輪周速度 | 33 M/s | ||
| 砂輪驅動馬達 | 15HP x 4P (11 kW) | ||
| 調整輪 | |||
| 調整輪(外徑 x 寬 x 內徑) | Ø255 x 205 x Ø111.2 mm | Ø255 x 255 x Ø111.2 mm | |
| 調整輪轉速 | 10~300 r.p.m. (無段變速) | ||
| 調整輪驅動馬達 | 3 kW 伺服馬達 | ||
| 調整輪傾斜角度 | +5° ~ -3° | ||
| 調整輪旋轉角度 | ±5° | ||
| 驅動馬達 | |||
| 油壓泵驅動馬達 | 1HP x 4P | ||
| 冷卻泵驅動馬達 | 1/4HP x 2P | ||
| 潤滑 | 自動注油機 | ||
| 控制器 | |||
| 品牌 | FANUC | ||
| 箱量 | |||
| 水箱 | 170 L | ||
| 油箱 | 88 L | ||
| 潤滑油箱 | 4 L | ||
| 重量 | |||
| 機械淨重 | 2900 kgs | 3000 kgs | |
*有關機台規格與尺寸保留變動權力，不另行通知。
標準配件
- FANUC CNC 控制器 x 1
- 調整輪與調整輪法蘭 x 1
- 停止式標準刀架及刀片 x 1
- 通過式標準刀架及刀片 x 1
- 電氣箱標準配件 x 1
- 油壓箱 (含泵浦) x 1
- 水箱 (含泵浦) x 1
- 鑽石修刀 (2支/組) x 1
- 工作燈 x 1
- 工具 (含腳墊)及工具箱 x 1
選購配件
- 備用砂輪法蘭
- 備用調整輪法蘭
- 通過式長型刀架 L : 250~500 mm
- 停止式大型刀架
- 平衡台及棒
- 成型研磨裝置
- 停止式研磨自動進給裝置
- 停止式研磨手動送料裝置 (上下料落架)
- 停止式研磨退物裝置
- 停止式自動吊入送料/收料裝置
- 通過式研磨自動送料裝置 (Ø5~20 mm, L100~600 mm)
- 通過式研磨自動送料裝置
- 切齒式送料裝置 (Ø2~8 mm, L50~180 mm)
- 震動盤式送料裝置
- V型長棒研磨裝置 (Ø2~14 mm)
- 電磁式冷卻液除屑裝置
- 紙帶式冷卻液除屑裝置
- 水力分離機
